Przełącznik krzywkowy Harmony K zasilania awaryjn., 4 biegunowy, 60°, 50 A, mocowanie śrubowe | K50H004UP Schneider Electric

Opis i Kluczowe Cechy

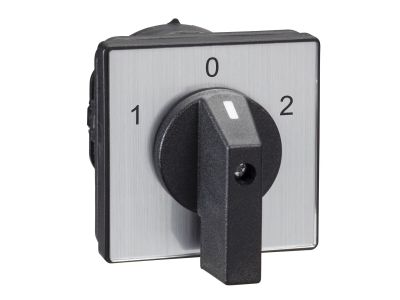

Przełącznik krzywkowy Harmony K od Schneider Electricder Electric (symbol K50H004UP) to 4-biegunowe urządzenie przeznaczone do sterowania obwodami zasilania awaryjnego. Dzięki znamionowemu prądowi 50 A umożliwia bezpieczną pracę w układach o znacznym obciążeniu, bez ryzyka przeciążenia styków. Mechanizm krzywkowy z kątem obrotu 60° zapewnia wyraźne i niezawodne przełączanie pozycji. Montaż realizowany jest za pomocą mocowania śrubowego, co gwarantuje stabilne i trwałe osadzenie w rozdzielnicy lub szafie sterowniczej.

• Prąd znamionowy 50 A: Umożliwia bezpieczne przełączanie obwodów o dużym poborze mocy, np. w systemach zasilania rezerwowego, bez ryzyka przegrzania styków.
• 4 bieguny: Pozwala na jednoczesne przełączanie czterech niezależnych obwodów (np. faz i N) w aplikacjach trójfazowych lub wielotorowych.
• Kąt obrotu 60°: Zapewnia wyraźne wyczucie zmiany pozycji – dwa stabilne położenia przełącznika, co minimalizuje ryzyko przypadkowego przełączenia.
• Mocowanie śrubowe: Ułatwia trwały i pewny montaż na płycie montażowej lub w konstrukcji szafy, bez konieczności stosowania dodatkowych adapterów.
• Linia Harmony K: Przełączniki krzywkowe o sprawdzonej konstrukcji, zaprojektowane do zastosowań przemysłowych i instalacji wymagających wysokiej niezawodności.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przełącznik przeznaczony jest do montażu w suchych pomieszczeniach, w obwodach prądu przemiennego lub stałego, zgodnie z przeznaczeniem producenta.

Zastosowanie

Przełącznik krzywkowy K50H004UP sprawdzi się wszędzie tam, gdzie wymagana jest niezawodna zmiana źródła zasilania lub ręczne sterowanie obwodami o dużym prądzie.

• Zasilanie awaryjne: Przełączanie między siecią podstawową a agregatem prądotwórczym lub UPS w instalacjach budynkowych i przemysłowych.
• Sterowanie odbiornikami trójfazowymi: Bezpośrednie włączanie/wyłączanie silników, grzałek, pomp czy kompresorów o prądzie do 50 A.
• Rozdzielanie obwodów: Jako główny wyłącznik w tablicach rozdzielczych lub szafach sterowniczych, umożliwiający odcięcie zasilania kilku linii.
• Automatyka budynkowa: Ręczne przełączanie trybów pracy (np. ogrzewanie/chłodzenie) w instalacjach wymagających wyraźnego wyboru pozycji.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Mocowanie śrubowe – należy dokręcać śruby momentem zgodnym z dokumentacją producenta (nie przekraczać wartości podanej w karcie katalogowej). Przekrój przewodów dobierz do prądu znamionowego 50 A oraz warunków instalacyjnych (zalecany min. 10 mm² dla Cu w zależności od długości i temperatury). Po montażu sprawdź poprawność przełączeń – przełącznik powinien zatrzaskiwać się w skrajnych położeniach z wyraźnym oporem.

FAQ

• Czy przełącznik ma podświetlenie? Przełącznik krzywkowy K50H004UP nie posiada wbudowanego podświetlenia ani lampki sygnalizacyjnej – do sygnalizacji stanu należy zastosować oddzielne moduły sygnalizacyjne.
• Jaki jest stopień ochrony (IP) tego przełącznika? Producent nie podaje konkretnej wartości IP. W typowych warunkach montażu wewnątrz rozdzielnicy (z obudową o odpowiednim IP) przełącznik jako element aparatury modułowej oferowany jest zazwyczaj z ochroną IP20 dla części stykowych. Do pracy w warunkach zapylenia lub wilgoci wymaga zastosowania dodatkowej obudowy.
• Jaki jest tryb pracy styku? Czy to przełącznik chwilowy czy z zatrzaskiem? Jest to przełącznik krzywkowy z zatrzaskiem, utrzymujący ustawioną pozycję (nie powraca samoczynnie). Kąt obrotu 60° oznacza dwa stabilne położenia, np. „zasilanie normalne” / „zasilanie awaryjne”.
