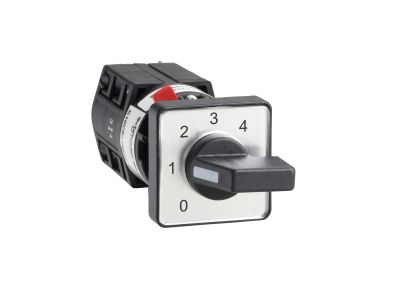

Przełącznik krzywkowy Harmony K krokowy, 1 biegunowy, 30°, 10 A, dla fi 16 lub 22 mm | K10D004QCH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy Harmony K krokowy, 1-biegunowy, o symbolu K10D004QCH, przeznaczony do montażu w otworze o średnicy 16 lub 22 mm. Prąd znamionowy 10 A oraz kąt przełączania 30° zapewniają precyzyjną i bezpieczną pracę w obwodach sterowniczych. Kompaktowa konstrukcja pozwala na łatwą integrację w panelach operatorskich i szafach sterowniczych.

• Prąd znamionowy 10 A: gwarantuje bezpieczne sterowanie odbiornikami o umiarkowanym obciążeniu, bez ryzyka przeciążenia styków.
• Kąt przełączania 30°: umożliwia wyraźne i ergonomiczne przełączanie między pozycjami, zwiększając komfort obsługi.
• 1 biegunowy (jeden styk): prosty i niezawodny wybór do podstawowych funkcji włącz/wyłącz w obwodach sygnalizacji i sterowania.
• Montaż w otworze fi 16 lub 22 mm: uniwersalność zastosowania w standardowych puszkach i panelach, oszczędność czasu instalacji.
• Mechanizm krokowy (krok – pozycja stała): zapewnia stabilną pozycję przełącznika bez samoczynnego powrotu, idealny do ustawień trybu pracy.

Zgodność z Normami

Przełącznik krzywkowy Harmony K jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza zgodność z wymogami bezpieczeństwa i funkcjonalności w instalacjach elektrycznych. Mimo braku szczegółowych numerów norm w danych, produkt spełnia rynkowe wymagania dla aparatury sterowniczej.

Zastosowanie

Przełącznik krzywkowy Harmony K10D004QCH znajduje zastosowanie w wielu obszarach automatyki przemysłowej i budynkowej, gdzie wymagane jest ręczne przełączanie obwodów niskiego napięcia.

• Sterowanie włącz/wyłącz oświetlenia, wentylatorów i innych odbiorników w szafach sterowniczych.
• Wybór trybów pracy (np. ręczny/automatyczny) w maszynach i urządzeniach.
• Podawanie impulsów do styczników, przekaźników lub wejść PLC w systemach automatyki.
• Sygnalizacja stanów pracy i zmiana ustawień w panelach operatorskich.

Wskazówki Montażowe

Montaż przełącznika krzywkowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się w otworze o średnicy 16 lub 22 mm w płycie czołowej szafy lub panelu. Należy stosować moment dokręcania oraz przekrój przewodów zgodnie z dokumentacją producenta – dla prądu 10 A zaleca się przekrój min. 1,5 mm² dla przewodów miedzianych. Po montażu sprawdzić poprawność działania przełącznika.

FAQ

• Jaka jest średnica otworu montażowego? Przełącznik K10D004QCH jest przystosowany do montażu w otworze o średnicy 16 mm lub 22 mm – w zależności od zastosowanego pierścienia mocującego.
• Jaki jest kąt przełączania między pozycjami? Kąt wynosi 30°, co oznacza precyzyjne przemieszczenie pokrętła między kolejnymi położeniami.
• Czy przełącznik posiada podświetlenie? W danych produktu nie podano informacji o podświetleniu – model ten nie jest wyposażony w diodę LED ani neonówkę.
