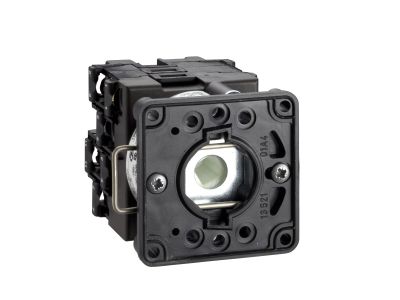

Przełącznik krzywkowy Harmony K korpus dla przełącznika nawrotnego 4 bieguny 45° 20 A fi 22 mm | K2H004U Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy Harmony K firmy Schneider Electric (symbol K2H004U) to korpus przeznaczony do budowy przełączników nawrotnych. Wyposażony w 4 bieguny, zapewnia jednoczesne przełączanie wszystkich faz w układzie nawrotnym. Prąd znamionowy 20 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Kąt obrotu 45° umożliwia precyzyjne i ergonomiczne sterowanie. Otwór montażowy fi 22 mm ułatwia instalację w typowych głowicach przyciskowych.

• 4 bieguny: pozwalają na kompleksowe przełączanie obwodów w układach nawrotnych (np. zmiana kierunku obrotów silnika) bez konieczności stosowania dodatkowych zestyków.
• Prąd znamionowy 20 A: wysoka obciążalność prądowa zapewnia niezawodność w aplikacjach przemysłowych i odporność na przeciążenia.
• Kąt obrotu 45°: wyraźnie odczuwalna pozycja przełączania zwiększa komfort obsługi i redukuje ryzyko przypadkowej zmiany nastaw.
• Otwór montażowy fi 22 mm: uniwersalny wymiar zgodny z wieloma głowicami i pokrętłami serii Harmony K, co ułatwia kompletację aparatury.
• Korpus dla przełącznika nawrotnego: dedykowana konstrukcja umożliwia łatwą konfigurację układów przełączania kierunku obrotów, zaciski przystosowane do szybkiego i bezpiecznego okablowania.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami IEC/EN oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Przełącznik został zaprojektowany zgodnie z wymaganiami dla aparatury modułowej stosowanej w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Przełącznik krzywkowy K2H004U znajduje zastosowanie wszędzie tam, gdzie niezbędna jest zmiana kierunku obrotów silników oraz przełączanie obwodów w systemach automatyki. Dzięki 4 biegunom i prądowi 20 A sprawdza się w różnorodnych układach sterowania.

• Sterowanie silnikami nawrotnymi (np. napędy bram, pomp, wentylatorów) – zmiana kierunku obrotów poprzez przełączenie faz.
• Budowa rozdzielnic i szaf sterowniczych w przemyśle – jako główne lub pomocnicze łączniki nawrotne.
• Aplikacje w automatyce budynkowej – sterowanie siłownikami, żaluzjami, bramami rolowymi wymagającymi zmiany kierunku.
• Układy przełączania obwodów zasilania – możliwość wyboru źródła zasilania lub konfiguracji pracy urządzeń.

Wskazówki Montażowe

Montaż przełącznika krzywkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Korpus montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków należy stosować zgodnie z danymi zawartymi w karcie katalogowej. Przekrój przewodów dobrać do prądu znamionowego 20 A. Należy pamiętać o prawidłowym uziemieniu obudowy.

FAQ

• Czy ten przełącznik ma podświetlenie LED? Ten produkt jest wyłącznie korpusem przełącznika – nie posiada wbudowanego podświetlenia. Opcjonalne głowice serii Harmony K mogą być wyposażone w diodę LED, co pozwala na sygnalizację stanu pracy.
• Jaki stopień ochrony ma ten przełącznik? Dla samego korpusu nie określono stopnia ochrony IP. Ostateczny stopień ochrony zależy od zastosowanej głowicy oraz uszczelnienia podczas montażu. W standardowych zastosowaniach wewnątrz rozdzielnic przyjmuje się IP20.
• Jakie styki (NO/NC) występują w tym przełączniku? Przełącznik nawrotny wykorzystuje zestawy styków przełącznych (SPDT). Dokładna konfiguracja styków zależy od sposobu podłączenia i zastosowanego krzywki. Korpus K2H004U przewiduje 4 bieguny, które można dowolnie konfigurować w zależności od potrzeb układu.
