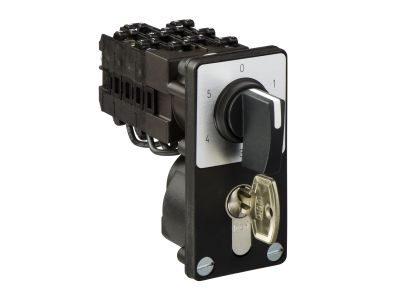

Przełącznik krzywkowy Harmony K 2 bieguny 60° 12 A mocowanie śrubowe | K1K015NZ4 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy Harmony K o symbolu K1K015NZ4 to dwubiegunowy łącznik obrotowy z kątem przełączania 60°. Dzięki prądowi znamionowemu 12 A zapewnia bezpieczne sterowanie obwodami o średnim obciążeniu, a mocowanie śrubowe gwarantuje stabilny montaż w szafach sterowniczych i panelach operatorskich.

• 2 bieguny: Umożliwia jednoczesne rozłączanie obu przewodów fazowych, co zwiększa bezpieczeństwo i izolację odbiornika.
• Kąt obrotu 60°: Precyzyjna, wyraźna pozycja załączenia i wyłączenia – redukcja ryzyka przypadkowego przełączenia.
• Prąd znamionowy 12 A: Odpowiedni do sterowania silnikami jednofazowymi, oświetleniem czy odbiornikami rezystancyjnymi bez ryzyka przegrzania styków.
• Mocowanie śrubowe: Prosty i pewny montaż na płycie montażowej lub w rozdzielnicy – brak konieczności użycia szyny DIN.
• Seria Harmony K: Rozpoznawalna rodzina aparatury sterowniczej, łatwa w integracji z przyciskami i lampkami sygnalizacyjnymi tej samej serii.

Zgodność z Normami

Przełącznik krzywkowy spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Zastosowana konstrukcja gwarantuje niezawodność w typowych warunkach przemysłowych i budynkowych. Producent deklaruje zgodność z obowiązującymi dyrektywami UE.

Zastosowanie

Dwubiegunowy przełącznik krzywkowy znajduje zastosowanie wszędzie tam, gdzie potrzebna jest ręczna zmiana stanu obwodu z wyraźną pozycją krańcową. Idealnie sprawdza się jako wyłącznik główny lub przełącznik trybu pracy.

• Sterowanie oświetleniem i wentylacją w budynkach komercyjnych – wyraźna pozycja ON/OFF.
• Ręczne przełączanie trybów pracy w maszynach przemysłowych (np. auto / ręczny).
• Odłączanie zasilania silników jednofazowych w małych urządzeniach produkcyjnych.
• Jako wyłącznik główny w szafach sterowniczych tam, gdzie zachowanie ciągłości przewodu ochronnego jest kluczowe.

Wskazówki Montażowe

Montaż i demontaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Mocowanie odbywa się za pomocą śrub do płyty montażowej (brak adaptera do szyny TH35). Przekrój przewodów dobierz zgodnie z prądem 12 A (zalecane min. 1,5 mm² Cu). Momenty dokręcania styków i zacisków – stosuj się do dokumentacji producenta.

FAQ

• Jaka jest liczba biegunów tego przełącznika? Przełącznik ma 2 bieguny, co oznacza, że rozłącza jednocześnie dwa przewody fazowe (przy zasilaniu jednofazowym).
• Jaki kąt obrotu ma przełącznik? Kąt przełączania wynosi 60°, co daje dwie wyraźne pozycje wyłączony i załączony bez żadnych stanów pośrednich.
• Czy przełącznik można zamontować na szynie DIN? Nie, model K1K015NZ4 jest przystosowany do mocowania śrubowego na płycie montażowej. W razie potrzeby montażu na szynie należy zastosować odpowiedni adapter (brak w zestawie).
