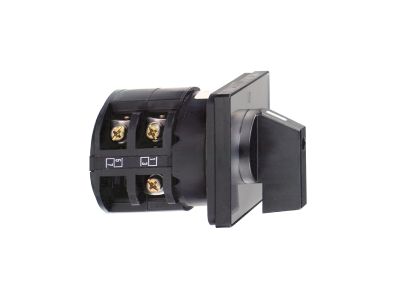

Przełącznik krzywkowy Harmony K 1 bieguny 60° 150 A montaż z przodu | K150B001UP Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy Harmony K o symbolu K150B001UP to jednobiegunowe urządzenie łączeniowe przeznaczone do montażu z przodu panelu. Dzięki prądowi znamionowemu 150 A umożliwia bezpieczne przełączanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania styków. Kąt obrotu 60° zapewnia wyraźną i pewną zmianę pozycji, a konstrukcja montowana z przodu upraszcza instalację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 150 A: Pozwala na bezawaryjną pracę w obwodach o znacznym poborze mocy, np. zasilanie silników lub grzałek.
• 1 biegun: Umożliwia przełączanie jednego obwodu – idealny do prostych aplikacji załączania/wyłączania.
• Kąt obrotu 60°: Gwarantuje czytelne położenie styku oraz ergonomiczną obsługę nawet w ograniczonej przestrzeni.
• Montaż z przodu: Ułatwia szybki dostęp do przełącznika po zamontowaniu w panelu, bez konieczności demontażu całej płyty czołowej.
• Seria Harmony K: Sprawdzona konstrukcja przeznaczona do wymagających zastosowań przemysłowych i budynkowych.

Zgodność z Normami

Przełącznik spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami DIN, co gwarantuje bezpieczną eksploatację w instalacjach elektrycznych.

Zastosowanie

Przełącznik krzywkowy K150B001UP znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne przełączanie obwodów o dużym prądzie, a priorytetem jest niezawodność i prostota montażu.

• Sterowanie maszynami i urządzeniami przemysłowymi (silniki, napędy, piece).
• Główne wyłączniki w rozdzielnicach głównych i podrozdzielnicach.
• Przełączanie obwodów grzewczych – kotły, grzałki, klimakonwektory.
• Zastosowanie w automatyce budynkowej – zarządzanie oświetleniem lub zasilaniem szaf teleinformatycznych.

Wskazówki Montażowe

Montaż przełącznika krzywkowego może być wykonany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia. Urządzenie montuje się w otworze panelu (montaż z przodu). Przekrój przewodów dobierz do prądu znamionowego 150 A oraz obciążenia. Momenty dokręcania i przekrój przewodów – zgodnie z dokumentacją techniczną producenta. Przełącznik przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio w płycie czołowej – w zależności od zastosowanego uchwytu.

FAQ

• Czy przełącznik ma podświetlenie? Nie, w danych produktu brak informacji o podświetleniu. Przełączniki krzywkowe Harmony K standardowo nie są wyposażone w elementy podświetlające.
• Jaki stopień ochrony ma przełącznik? W dostarczonych danych nie podano stopnia IP. Dla przełączników montowanych z przodu panelu przyjmuje się typowo ochronę IP20 od strony czołowej. Dokładne wartości potwierdza dokumentacja techniczna produktu.
• Ile pozycji ma przełącznik (2, 3 czy więcej)? Kąt obrotu 60° sugeruje możliwość 2 lub 3 pozycji, jednak w danych katalogowych nie określono liczby pozycji. Szczegółowe informacje znajdują się w instrukcji producenta.
