Przełącznik kluczykowy RONIS SIRIUS ACT fi22 plastik (I O II) SB30 2NO zaciski śrub.blok.w poz.I+O+I | 3SU1100-4BL11-1NA0 Siemens

Alternatywny kod produktu: 3SU11004BL111NA0

Opis i Kluczowe Cechy

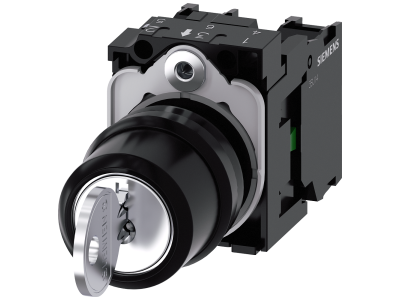

Przełącznik kluczykowy RONIS SIRIUS ACT o symbolu 3SU1100-4BL11-1NA0, seria SB30, przeznaczony do paneli sterowniczych. Wyposażony w dwa styki normalnie otwarte (2NO) oraz trzy położenia: I (lewe), O (środek), II (prawe). Konfiguracja styków w położeniach I+O+I oznacza, że w pozycji wyjściowej (O) oba styki są rozwarte, a w skrajnych położeniach zwierają się. Obudowa wykonana z tworzywa sztucznego, średnica otworu montażowego 22 mm (fi22). Zasilanie odbiorników odbywa się za pomocą zacisków śrubowych blokowych. Produkt zastępuje poprzedni model 3SU1130-4BL11-1NA0.

• 2 styki NO (normalnie otwarte): Umożliwiają sterowanie dwoma niezależnymi obwodami sterowania, sygnalizacji lub zasilania bez konieczności stosowania dodatkowych rozgałęźników.
• Trzy położenia (I – O – II): Dają możliwość wyboru trzech stanów pracy – lewy, neutralny, prawy – idealne do zmiany trybu maszyny lub autoryzacji dostępu.
• Zaciski śrubowe blokowe: Zapewniają pewne i trwałe połączenie przewodów, odporne na wibracje i drgania.
• Plastikowa obudowa φ22 mm: Lekka, wytrzymała mechanicznie, zgodna z uniwersalnym standardem otworów panelowych, ułatwia montaż w różnorodnych pulpitach sterowniczych.
• System kluczykowy: Zapobiega przypadkowej zmianie położenia zwiększając bezpieczeństwo i wymagając autoryzacji operatora.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zastosowane materiały oraz konstrukcja odpowiadają standardom branżowym dla aparatury sterowniczej. (Szczegółowe numery norm nie zostały podane w karcie katalogowej producenta.)

Zastosowanie

Przełącznik kluczykowy RONIS SIRIUS ACT 3SU1100-4BL11-1NA0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, autoryzowane przełączanie obwodów sterowania. Sprawdza się zarówno w maszynach produkcyjnych, jak i w instalacjach automatyki budynkowej.

• Sterowanie trybami pracy maszyn (np. wybór programu, zmiana prędkości obrotowej) – dzięki trzem położeniom I/O/II.
• Autoryzacja rozruchu lub zatrzymania urządzenia – kluczyk uniemożliwia przypadkowe przełączenie przez osoby nieuprawnione.
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC – styki NO (2NO) pozwalają na podanie sygnałów do dwóch niezależnych obwodów.
• Sygnalizacja stanu w szafach sterowniczych i panelach operatorskich – przełącznik może służyć jako wybór trybu sygnalizacji (np. ręczny/automatyczny).

Wskazówki Montażowe

Prace instalacyjne i serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Przełącznik przeznaczony jest do montażu w otworze panelowym o średnicy 22 mm. Należy go umocować przy użyciu dostarczonego pierścienia mocującego, dokręcając go z momentem zgodnym z dokumentacją producenta (jeśli jest podana). Przekrój przewodów podłączanych do zacisków śrubowych blokowych dobrać do spodziewanego prądu w obwodzie – nie przekraczać maksymalnych wartości podanych w karcie katalogowej producenta (nie dotyczy – brak danych). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz ustawienie kluczyka w położeniu wyjściowym (O).

FAQ

• Czy przełącznik posiada podświetlenie? W standardowej wersji (symbol 3SU1100-4BL11-1NA0) nie ma wbudowanego podświetlenia. Oświetlenie pozycji można zrealizować za pomocą osobnego modułu LED (jeśli jest przewidziany w danej serii).
• Jaki stopień ochrony ma ten przełącznik? Producent nie podaje stopnia ochrony w karcie katalogowej. Standardowo przełączniki kluczykowe montowane w suchych rozdzielnicach wewnętrznych pracują w klasie IP20 od strony czołowej. W przypadku montażu w warunkach wilgotnych lub zapylonych należy zastosować dodatkowe uszczelnienia.
• Jakie napięcie i prąd można podać na styki? W dostarczonej karcie katalogowej nie określono maksymalnych wartości prądu i napięcia. Przełącznik przeznaczony jest do obwodów sterowania niskiego napięcia (np. 24 V DC / 230 V AC, typowo do 10 A), ale przed włączeniem do obwodu należy sprawdzić konkretną kartę katalogową producenta dla danego symbolu.
