Wyłącznik współrzędnościowy, 22 mm, okrągły, metal, błyszczący, czarny, poziomy, | 3SU1050-7AC88-0AA0 Siemens

Alternatywny kod produktu: 3SU10507AC880AA0

Opis i Kluczowe Cechy

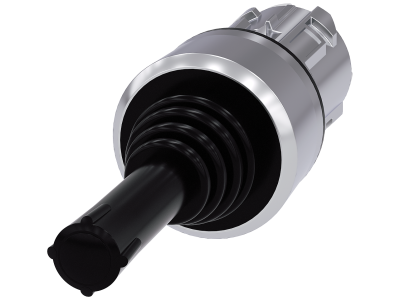

Wyłącznik współrzędnościowy SIRIUS ACT firmy Siemens o symbolu 3SU1050-7AC88-0AA0 to metalowy, błyszczący czarny joystick o średnicy otworu montażowego 22 mm, przeznaczony do prostych zadań nawigacyjnych w panelach operatorskich. Dzięki innowacyjnej koncepcji łączenia montaż odbywa się jedną ręką bez użycia specjalnych narzędzi, a zintegrowane zabezpieczenie przed przekręceniem eliminuje konieczność stosowania otworów z rowkami. Solidna metalowa konstrukcja oraz wysoki stopień ochrony zapewniają niezawodność w trudnych warunkach przemysłowych i na zewnątrz pomieszczeń.

• Średnica otworu 22 mm: uniwersalny standard montażu w panelach i obudowach, kompatybilny z szeroką gamą uchwytów i modułów.
• Metalowa obudowa, błyszcząca czarna: wysoka wytrzymałość mechaniczna i estetyczny wygląd odporny na uszkodzenia.
• Zintegrowane zabezpieczenie przed przekręceniem: 100% blokada w otworze bez rowków, co przyspiesza montaż i zwiększa trwałość połączenia.
• Odporność na czynniki zewnętrzne: urządzenie można czyścić myjkami wysokociśnieniowymi, a kurz, oleje i agresywne zasady nie zakłócają jego pracy – idealne do zastosowań w trudnym środowisku.
• Możliwość integracji z systemami komunikacyjnymi: poprzez odpowiednie moduły (zamawiane oddzielnie) można podłączyć do PROFINET, AS-Interface lub IO-Link, redukując nakłady na okablowanie i zwiększając elastyczność.

Zgodność z Normami

Produkt należy do linii SIRIUS ACT, która posiada dopuszczenia produktowe na całym świecie. Zgodność z europejskimi normami dotyczącymi urządzeń sterowniczych i sygnalizacyjnych oraz certyfikacja CE gwarantują bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Wyłącznik współrzędnościowy SIRIUS ACT sprawdza się wszędzie tam, gdzie wymagana jest intuicyjna nawigacja po osiach X/Y lub wybór kilku pozycji. Dzięki wbudowanym funkcjom i możliwości rozbudowy o moduły stykowe oraz komunikacyjne znajduje zastosowanie w wielu obszarach automatyki.

• Sterowanie nawigacyjne w maszynach przemysłowych (przesuwy, obroty, pozycjonowanie).
• Wybór trybów pracy paneli operatorskich i pulpitów sterowniczych.
• Impulsowe lub bezprzerwowe przełączanie w systemach sygnalizacji i alarmowych.
• Automatyka budynkowa – sterowanie roletami, bramami, oświetleniem.

Wskazówki Montażowe

Montaż wyłącznika współrzędnościowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się w otworze o średnicy 22 mm (np. w płycie panelu lub drzwiach rozdzielnicy). Dzięki zintegrowanemu zabezpieczeniu przed przekręceniem nie jest wymagany otwór z rowkiem. Po osadzeniu należy dokręcić uchwyt (zamawiany oddzielnie) z momentem zgodnym z dokumentacją producenta. Przekrój przewodów podłączanych do modułów stykowych należy dobrać do obciążenia prądowego. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania.

FAQ

• Czy produkt jest kompletny i gotowy do montażu? Nie, samo urządzenie (głowica) wymaga osobnego zamówienia uchwytu oraz modułów stykowych i ewentualnych modułów łączności. Należy je dobrać zgodnie z wymaganiami aplikacji.
• Jaki stopień ochrony ma ten wyłącznik? Urządzenie charakteryzuje się wysokim stopniem ochrony, umożliwiającym mycie myjkami wysokociśnieniowymi oraz odporność na kurz, oleje i zasady. Konkretne parametry IP podane są w karcie katalogowej kompletnego zestawu (głowica + uchwyt + moduł).
• Czy wyłącznik pracuje w trybie impulsowym czy samopowrotnym? Sposób działania zależy od wybranego modułu styków. W ofercie dostępne są wersje 2- i 4-położeniowe z funkcją samopowrotu lub impulsową. Dla tego modelu (3SU1050-7AC88-0AA0) jest to wyłącznie głowica – moduł określa charakterystykę.
