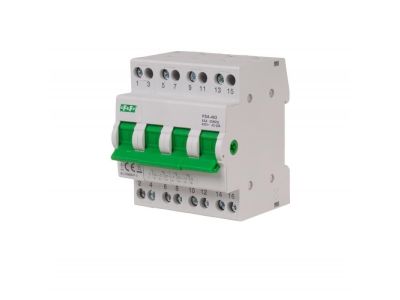

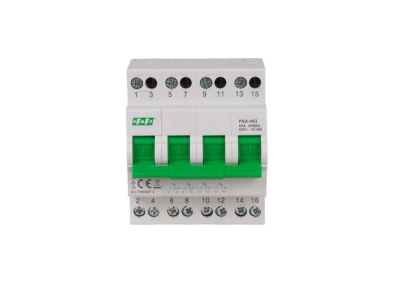

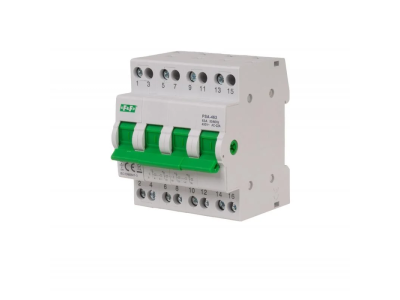

Przełącznik instalacyjny sieć-agregat 63A 230/400V 4-biegunowy | PSA-463 F&F

Opis i Kluczowe Cechy

Przełącznik instalacyjny sieć-agregat PSA-463 marki F&F to zaawansowane rozwiązanie modułowe zaprojektowane do bezpiecznego zarządzania dwoma niezależnymi źródłami zasilania w instalacjach trójfazowych. Urządzenie realizuje sprawdzony program przełączeń 1-0-2, co oznacza, że posiada stabilną pozycję środkową (zero), która gwarantuje całkowite odizolowanie obwodów wyjściowych od obu źródeł zasilania przed przełączeniem na alternatywną linię. Prąd znamionowy wynoszący 63 A pozwala na obsługę rozbudowanych instalacji domowych oraz przemysłowych, zapewniając wysoką obciążalność prądową bez ryzyka przegrzania styków.

• Konstrukcja 4-biegunowa: Umożliwia jednoczesne rozłączanie trzech faz oraz przewodu neutralnego, co jest kluczowe dla zachowania pełnego bezpieczeństwa w układach zasilania awaryjnego.
• Program 1-0-2: Fizyczna przerwa izolacyjna w pozycji środkowej eliminuje ryzyko wystąpienia łuku elektrycznego przy nagłej zmianie źródła zasilania.
• Montaż modułowy: Obudowa przystosowana do standardowej szyny DIN TH-35 ułatwia integrację w nowoczesnych rozdzielnicach elektrycznych.
• Wysoka trwałość mechaniczna: Solidna konstrukcja mechanizmu przełączającego gwarantuje niezawodność nawet przy częstych cyklach operacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania dyrektyw unijnych potwierdzonych znakiem CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach budynkowych. Aparat charakteryzuje się odpowiednią wytrzymałością dielektryczną oraz odpornością na prądy zwarciowe, co jest niezbędne przy współpracy z agregatami prądotwórczymi, które mogą generować zmienne parametry pracy w fazie rozruchu.

Zastosowanie

Przełącznik PSA-463 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest wysoka ciągłość zasilania. Jest idealnym rozwiązaniem dla:

• Budownictwa jednorodzinnego: Pozwala na szybkie i bezpieczne przejście na zasilanie z agregatu prądotwórczego w przypadku awarii sieci zawodowej.
• Obiektów komercyjnych: Zapewnia zasilanie rezerwowe dla systemów monitoringu, serwerowni oraz oświetlenia awaryjnego.
• Rolnictwa: Niezbędny w gospodarstwach, gdzie przerwa w dostawie energii mogłaby zakłócić pracę systemów podtrzymywania życia inwentarza lub procesów produkcyjnych.
• Warsztatów i zakładów produkcyjnych: Umożliwia separację obwodów podczas prac konserwacyjnych lub testowania nowych maszyn.

Wskazówki Montażowe

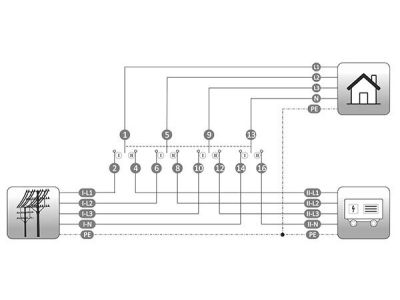

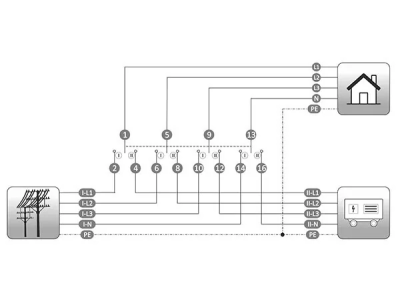

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Przełącznik należy zamontować na standardowej szynie DIN 35 mm wewnątrz rozdzielnicy o odpowiednim stopniu ochrony IP, dostosowanym do warunków otoczenia. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć wzrostu rezystancji przejścia i nadmiernego nagrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy bezwzględnie przestrzegać schematu podłączenia, upewniając się, że przewody zasilające z sieci oraz z agregatu są podpięte do odpowiednich zacisków wejściowych, a odbiorniki do zacisków wyjściowych.

FAQ

1. Czy przełącznik PSA-463 może pracować automatycznie?
Nie, model PSA-463 jest przełącznikiem manualnym. Przełączenie źródła zasilania wymaga fizycznej ingerencji operatora poprzez zmianę pozycji dźwigni.

2. Czy pozycja '0' jest konieczna?
Tak, pozycja środkowa '0' zapewnia bezpieczną przerwę izolacyjną, zapobiegając przypadkowemu zmostkowaniu dwóch różnych źródeł zasilania (np. sieci i agregatu), co mogłoby doprowadzić do poważnej awarii lub zniszczenia urządzeń.

3. Jakie przewody można podłączyć do zacisków tego przełącznika?
Zaciski są przystosowane do prądu 63 A, co zazwyczaj wymaga stosowania przewodów o przekroju od 10 mm² do 25 mm², w zależności od sposobu ułożenia i długości linii, zgodnie z projektem instalacji elektrycznej.
