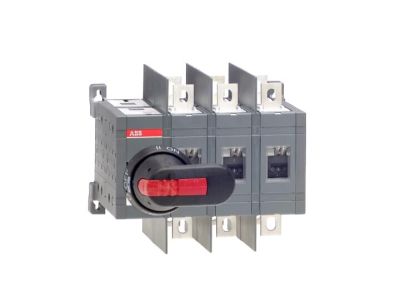

Przełącznik (I-0-II), większe odl m/y fazowe, OT160E03WCP | 1SCA022772R8210 ABB

Alternatywny kod produktu: 1SCA022772R8210

Opis i Kluczowe Cechy

Przełącznik trójpołożeniowy I-0-II OT160E03WCP (symbol 1SCA022772R8210) to rozwiązanie modułowe zaprojektowane do instalacji wymagających ręcznej zmiany stanu obwodu. Napęd ręczny montowany z przodu obudowy umożliwia precyzyjną i pewną obsługę przy prądzie znamionowym do 160A. Kompaktowe wymiary i modułowa budowa ułatwiają montaż w rozdzielnicach lub szafach sterowniczych.

• Trzy położenia pracy (I-0-II): Gwarantuje możliwość manualnego odcięcia zasilania (położenie 0), wyboru jednego z dwóch obwodów zasilających (położenia I lub II) bez konieczności ingerencji w okablowanie.
• Prąd znamionowy 160A: Przeznaczony do obwodów o średnim obciążeniu, charakterystyczny dla instalacji przemysłowych, budynków użyteczności publicznej lub układów zasilania rezerwowego.
• Napęd ręczny z przodu: Umożliwia szybki dostęp i wygodną obsługę, eliminując potrzebę demontażu obudowy. Możliwość montażu napędu z boku w zależności od indywidualnych wymagań aplikacji.
• Modułowa budowa: Zapewnia elastyczność montażu – dostosowanie do różnych konfiguracji instalacji elektrycznych bez konieczności zmiany całego urządzenia.
• Bezpieczeństwo obsługi: Zabezpieczenia konstrukcyjne minimalizują ryzyko przypadkowej zmiany położenia przełącznika, chroniąc personel i instalację przed błędami operacyjnymi.

Zgodność z Normami

Przełącznik OT160E03WCP spełnia wymogi norm europejskich dotyczących aparatury łączeniowej niskiego napięcia (LVD) oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa, m.in. IEC 60947-3.

Zastosowanie

Przełączniki OT160E03WCP znajdują szerokie zastosowanie w instalacjach wymagających ręcznej zmiany stanu zasilania lub wyboru źródła zasilania.

• Układy zasilania rezerwowego – ręczna zmiana między źródłem podstawowym a awaryjnym (np. agregat prądotwórczy).
• Instalacje przemysłowe – rozdział zasilania dla różnych sekcji produkcji lub maszyn.
• Budynki użyteczności publicznej – zarządzanie zasilaniem dla systemów bezpieczeństwa, oświetlenia awaryjnego lub klimatyzacji.
• Obiekty komercyjne i biurowe – organizacja zasilania dla różnych stref użytkowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przełącznik należy zamontować w odpowiedniej obudowie modułowej, zachowując minimalne odstępy między sąsiednimi elementami zgodnie z dokumentacją techniczną. Napęd ręczny musi być łatwo dostępny dla operatora. Po zakończeniu montażu należy przeprowadzić próbę działania w celu weryfikacji poprawności połączeń i funkcjonalności przełączania. Regularna konserwacja polega na sprawdzaniu stanu styków i mechanizmów ruchomych.

FAQ

• Czy przełącznik OT160E03WCP można stosować w instalacjach trójfazowych? Tak – jest to przełącznik trójbiegunowy (3P), dedykowany do instalacji trójfazowych. Każdy biegun obsługuje jeden przewód fazowy.
• Jaki jest zakres temperatur pracy? Dokładny zakres nie został określony w dostępnych danych. Urządzenie przeznaczone jest do pracy w typowych warunkach środowiskowych wewnątrz pomieszczeń – zalecane sprawdzenie w dokumentacji technicznej.
• Czy konieczne jest stosowanie dodatkowych zabezpieczeń? Przełącznik nie pełni funkcji zabezpieczającej (np. zwarciowej czy przeciążeniowej). W instalacji należy stosować odpowiednie zabezpieczenia nadprądowe dobrane do charakterystyki obwodu.
