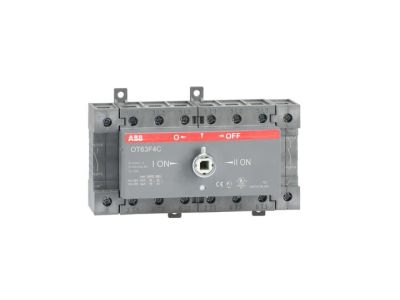

Przełącznik (I-0-II) 4P 63A 22kW, bez wałka i rączki, OT63F4C | 1SCA105369R1001 ABB

Opis i Kluczowe Cechy

Przełącznik ABB OT63F4C to zaawansowane rozwiązanie elektrotechniczne z serii OT, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się konfiguracją 4-biegunową (4P) oraz prądem znamionowym wynoszącym 63A, co przy napięciu znamionowym pozwala na bezpieczne przełączanie mocy rzędu 22kW. Dzięki unikalnej, modułowej budowie, aparat ten oferuje niezwykle kompaktowe wymiary, co jest kluczowe w przypadku ograniczonej przestrzeni w rozdzielnicach elektrycznych.

• Konfiguracja I-0-II: Umożliwia stabilne przełączanie między dwoma źródłami zasilania lub obwodami z wyraźną pozycją neutralną (zero), co zapobiega przypadkowym zwarciom między sekcjami.
• Wysoka wydajność: Prąd znamionowy 63A gwarantuje niezawodność w ciągłej pracy pod obciążeniem.
• Modułowość: Konstrukcja pozwala na łatwą rozbudowę o akcesoria dodatkowe, takie jak styki pomocnicze czy blokady mechaniczne.
• Bezpieczeństwo: Wysoki poziom izolacji oraz solidna konstrukcja styków minimalizują ryzyko wystąpienia łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Przełącznik OT63F4C spełnia wymagania normy IEC 60947-3 oraz IEC 60947-6-1, które definiują parametry dla rozłączników i przełączników niskiego napięcia. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa swoje parametry techniczne nawet w trudnych warunkach eksploatacyjnych, zapewniając pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Przełącznik ABB OT63F4C znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka niezawodność przełączania zasilania. Idealnie sprawdza się w:

• Układach SZR (Samoczynne Załączanie Rezerwy): Jako element wykonawczy do przełączania między siecią zawodową a generatorem prądotwórczym.
• Przemyśle: Do sterowania zasilaniem maszyn i linii produkcyjnych o mocy do 22kW.
• Budownictwie komercyjnym: W rozdzielnicach głównych i oddziałowych biurowców oraz centrów logistycznych.
• Systemach HVAC: Do bezpiecznego odłączania i przełączania zasilania dużych jednostek wentylacyjnych i klimatyzacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Przełącznik OT63F4C jest przystosowany do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej. Należy pamiętać, że niniejszy model dostarczany jest bez wałka i rączki, co pozwala na indywidualny dobór akcesoriów sterowniczych w zależności od głębokości szafy i preferowanego umiejscowienia napędu (z przodu lub z boku). Podczas podłączania przewodów o przekroju dostosowanym do prądu 63A, należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków i zapewnić długotrwałą, bezawaryjną pracę.

FAQ

• Czy przełącznik zawiera rączkę w zestawie? Nie, model OT63F4C jest wersją bazową bez wałka i rączki. Akcesoria te należy dobrać oddzielnie, dopasowując je do specyfiki obudowy.
• Jaka jest maksymalna moc urządzenia? Przełącznik jest dedykowany do obciążeń o mocy znamionowej do 22kW przy standardowym napięciu pracy.
• Czy można zamontować napęd z boku? Tak, konstrukcja serii OT pozwala na montaż napędu ręcznego zarówno z przodu, jak i z boku urządzenia, co zwiększa elastyczność projektową.
• Ile biegunów posiada ten model? Jest to urządzenie 4-biegunowe (4P), co pozwala na pełne rozłączenie wszystkich faz oraz przewodu neutralnego.
