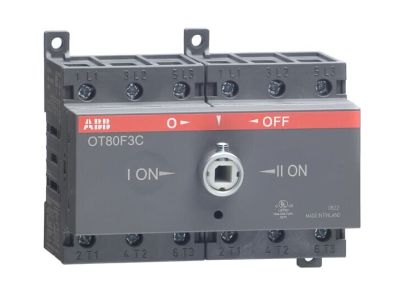

Przełącznik (I-0-II) 3P 80A 37kW, bez wałka i rączki, OT80F3C | 1SCA105402R1001 ABB

Opis i Kluczowe Cechy

Przełącznik ABB OT80F3C to zaawansowane rozwiązanie elektrotechniczne z serii OT, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P) oraz zdolnością do pracy z prądem znamionowym wynoszącym 80A, co przy standardowym napięciu pozwala na bezpieczne przełączanie mocy rzędu 37kW. Dzięki modułowej budowie, aparat ten oferuje wyjątkowo kompaktowe wymiary, co jest kluczowe w nowoczesnych rozdzielnicach, gdzie optymalizacja przestrzeni odgrywa istotną rolę.

• Układ styków I-0-II: Umożliwia bezpieczne przełączanie między dwoma źródłami zasilania lub dwoma odbiornikami z wyraźną pozycją neutralną (zero), co zapobiega jednoczesnemu załączeniu obu obwodów.
• Wysoka wydajność: Prąd znamionowy 80A oraz moc 37kW gwarantują niezawodność w trudnych warunkach eksploatacyjnych.
• Modułowość: Konstrukcja pozwala na łatwą rozbudowę o akcesoria dodatkowe oraz elastyczny montaż napędu (z przodu lub z boku).
• Bezpieczeństwo: Wysoka wytrzymałość dielektryczna i pewność rozłączenia styków zapewniają maksymalną ochronę personelu i mienia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Przełącznik OT80F3C spełnia wymagania normy IEC 60947-3 oraz IEC 60947-6-1, co klasyfikuje go jako profesjonalny aparat do rozłączania i przełączania pod obciążeniem. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i eksploatacji.

Zastosowanie

Przełącznik ABB OT80F3C znajduje szerokie zastosowanie w sektorze B2B, szczególnie w systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do:

• Układów SZR (Samoczynne Załączanie Rezerwy) w mniejszych obiektach, gdzie wymagane jest ręczne przełączenie na zasilanie awaryjne (np. agregat prądotwórczy).
• Sterowania pracą silników elektrycznych o mocy do 37kW w układach nawrotnych lub dwubiegowych.
• Głównych rozdzielnic zasilających jako element izolacyjny i przełączający.
• Instalacji fotowoltaicznych i systemów magazynowania energii do zarządzania przepływem prądu między siecią a źródłem alternatywnym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przełącznik OT80F3C jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej. Należy pamiętać, że niniejszy model (1SCA105402R1001) dostarczany jest bez wałka i rączki sterującej, które należy dobrać oddzielnie w zależności od głębokości szafy i preferowanego sposobu obsługi. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka.

FAQ

• Czy przełącznik zawiera rączkę w zestawie? Nie, model OT80F3C jest wersją bazową bez wałka i rączki. Akcesoria te należy dokupić osobno, dopasowując je do specyfiki obudowy.
• Jaki jest stopień ochrony tego urządzenia? Sam aparat montowany wewnątrz rozdzielnicy posiada stopień ochrony IP20, jednak po zamontowaniu odpowiedniej rączki na drzwiach szafy, można uzyskać stopień ochrony IP65 od frontu.
• Czy można go używać jako rozłącznik główny? Tak, dzięki wysokim parametrom izolacyjnym i prądowym, urządzenie doskonale sprawdza się w roli rozłącznika głównego z funkcją przełączania źródeł zasilania.
