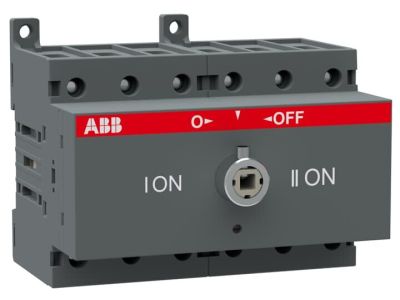

Przełącznik (I-0-II) 3P 63A 22kW, bez wałka i rączki, OT63F3C | 1SCA105338R1001 ABB

Opis i Kluczowe Cechy

Przełącznik ABB OT63F3C to zaawansowane rozwiązanie z serii OT/OTC, zaprojektowane z myślą o najbardziej wymagających aplikacjach elektroenergetycznych. Urządzenie charakteryzuje się konfiguracją 3-biegunową (3P) oraz prądem znamionowym wynoszącym 63A, co przy napięciu znamionowym pozwala na bezpieczne przełączanie obciążeń o mocy do 22kW. Mechanizm przełączający pracuje w układzie I-0-II (przełączny z pozycją środkową wyłączoną), co umożliwia skuteczne odseparowanie dwóch źródeł zasilania lub przełączanie między różnymi obwodami odbiorczymi.

• Kompaktowa budowa modułowa: Dzięki zoptymalizowanym wymiarom, przełącznik zajmuje minimalną przestrzeń w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych systemów sterowania.
• Wysoka wytrzymałość: Seria OT została przetestowana pod kątem pracy w trudnych warunkach przemysłowych, zapewniając maksymalny poziom niezawodności i długą żywotność mechaniczną.
• Elastyczność konfiguracji: Urządzenie dostarczane jest bez wałka i rączki, co pozwala na indywidualny dobór akcesoriów napędowych (montaż czołowy lub boczny) w zależności od specyfiki obudowy.
• Bezpieczeństwo: Konstrukcja zapewnia wyraźną sygnalizację stanu styków oraz wysoką wytrzymałość dielektryczną.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Przełącznik spełnia wymagania normy IEC 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników bezpiecznikowych niskiego napięcia. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Przełącznik ABB OT63F3C znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Układów SZR (Samoczynne Załączanie Rezerwy) w mniejszych obiektach, gdzie wymagane jest ręczne przełączanie między zasilaniem sieciowym a generatorem prądotwórczym.
• Systemów sterowania silnikami o mocy do 22kW, gdzie wymagana jest zmiana kierunku pracy lub wybór trybu zasilania.
• Rozdzielnic głównych i oddziałowych jako element sekcjonujący obwody.
• Instalacji fotowoltaicznych i systemów magazynowania energii do zarządzania przepływem prądu między siecią a źródłami alternatywnymi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przełącznik OT63F3C jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta w celu uniknięcia przegrzewania się styków (zalecane użycie klucza dynamometrycznego).
• Dobór akcesoriów: Należy upewnić się, że wybrany wałek napędowy oraz rączka są kompatybilne z serią OT63.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych między fazami oraz od elementów metalowych obudowy.
• Przekroje przewodów: Stosowanie przewodów o przekroju dostosowanym do prądu 63A, aby zminimalizować spadki napięcia i emisję ciepła.

FAQ

• Czy przełącznik zawiera rączkę w zestawie? Nie, model OT63F3C jest dostarczany bez wałka i rączki. Akcesoria te należy dobrać oddzielnie w zależności od głębokości szafy i preferowanego sposobu obsługi.
• Czy można go zamontować w pionie i poziomie? Tak, konstrukcja przełącznika pozwala na pracę w dowolnej orientacji, pod warunkiem zachowania parametrów mechanicznych napędu.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten przełącznik? Urządzenie jest dedykowane do obciążeń o mocy znamionowej do 22kW przy standardowym napięciu przemysłowym.
• Czy produkt nadaje się do rozłączania prądu stałego (DC)? Seria OT jest optymalizowana pod kątem prądu przemiennego (AC). W przypadku aplikacji DC należy sprawdzić szczegółowe tabele obciążalności w katalogu technicznym ABB.
