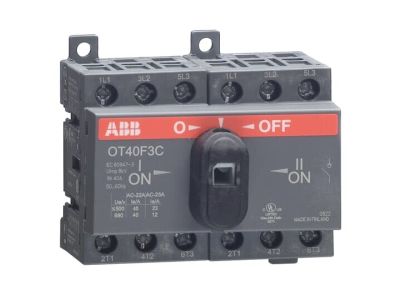

Przełącznik (I-0-II) 3P 40A 11kW, bez wałka i rączki, OT40F3C | 1SCA104913R1001 ABB

Opis i Kluczowe Cechy

Przełącznik ABB OT40F3C to zaawansowane rozwiązanie z serii OT, zaprojektowane z myślą o najbardziej wymagających aplikacjach elektroenergetycznych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P) i prądem znamionowym wynoszącym 40A, co przy napięciu operacyjnym pozwala na bezpieczne przełączanie mocy rzędu 11kW. Mechanizm przełączający pracuje w układzie I-0-II, co umożliwia skuteczne odizolowanie obwodów w pozycji środkowej oraz wybór między dwoma źródłami zasilania lub odbiornikami.

• Modułowa budowa: Kompaktowe wymiary pozwalają na znaczną oszczędność miejsca w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych systemów automatyki.
• Wysoka wytrzymałość: Seria OT została przetestowana w ekstremalnych warunkach, gwarantując niezawodność mechaniczną i elektryczną przez długi czas eksploatacji.
• Elastyczność konfiguracji: Urządzenie dostarczane jest bez wałka i rączki, co pozwala na indywidualny dobór akcesoriów sterowniczych w zależności od miejsca montażu (napęd czołowy lub boczny).
• Bezpieczeństwo: Konstrukcja zapewnia maksymalny poziom ochrony operatora oraz stabilność parametrów stykowych nawet przy częstym przełączaniu pod obciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych. Przełącznik spełnia wymagania normy IEC 60947-3 oraz IEC 60947-6-1, które definiują parametry dla rozłączników i przełączników niskiego napięcia. Dzięki temu inżynierowie mają pewność, że urządzenie zachowa odpowiednią zdolność załączania i wyłączania prądów przeciążeniowych oraz wytrzymałość na prądy zwarciowe w określonym czasie.

Zastosowanie

Przełącznik ABB OT40F3C znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Układach SZR (Samoczynne Załączanie Rezerwy): Jako element wykonawczy do przełączania zasilania między siecią zawodową a agregatem prądotwórczym.
• Przemyśle: Do sterowania zasilaniem maszyn i urządzeń o mocy do 11kW, gdzie wymagana jest wyraźna przerwa izolacyjna.
• Budownictwie komercyjnym: W rozdzielnicach głównych i piętrowych do zarządzania sekcjami odbiorczymi.
• Systemach fotowoltaicznych: Jako element rozłączający w zaawansowanych instalacjach hybrydowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Przełącznik OT40F3C jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Ze względu na brak wałka i rączki w zestawie, należy upewnić się, że wybrane akcesoria są kompatybilne z serią OT40. Przy montażu napędu bocznego należy zachować odpowiedni dystans od ścianek obudowy, aby umożliwić swobodną operację dźwignią.

FAQ

• Czy przełącznik zawiera rączkę w zestawie? Nie, model OT40F3C jest dostarczany bez wałka i rączki sterowniczej. Akcesoria te należy dokupić osobno, dopasowując je do głębokości szafy i preferowanego sposobu obsługi.
• Jaki jest prąd znamionowy tego urządzenia? Prąd znamionowy (In) wynosi 40A, co pozwala na obsługę obwodów o mocy do 11kW przy standardowym napięciu 400V AC.
• Czy urządzenie można montować w dowolnej pozycji? Tak, modułowa konstrukcja ABB pozwala na montaż w pionie lub poziomie, pod warunkiem zachowania odpowiednich parametrów chłodzenia i dostępu do zacisków.
• Czy produkt nadaje się do przełączania pod obciążeniem? Tak, zgodnie z kategorią użytkowania AC-22A / AC-23A, przełącznik jest przystosowany do bezpiecznego manewrowania pod obciążeniem.
