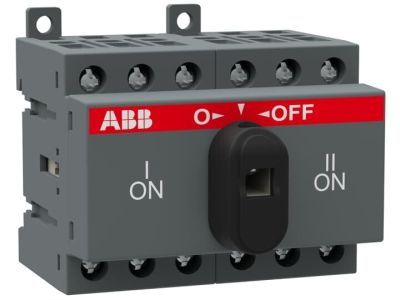

Przełącznik (I-0-II) 3P 16A 7,5kW, bez wałka i rączki, OT16F3C | 1SCA104816R1001 ABB

Alternatywny kod produktu: 1SCA104816R1001

Opis i Kluczowe Cechy

Przełącznik (I-0-II) OT16F3C (1SCA104816R1001) to trzybiegunowy przełącznik manewrowy o prądzie znamionowym 16A i mocy 7,5kW, przeznaczony do wymagających zastosowań przemysłowych. Charakteryzuje się kompaktową budową modułową, co ułatwia montaż w rozdzielnicach. Dostarczany jest bez wałka i rączki, co pozwala na elastyczne dopasowanie napędu do konkretnej aplikacji.

• Konfiguracja I-0-II: Umożliwia wybór dwóch różnych obwodów lub pozycji neutralnej – idealne rozwiązanie do przełączania źródeł zasilania, sterowania kierunkiem obrotów silnika lub zmiany konfiguracji odbiorników.
• Prąd znamionowy 16 A / moc 7,5 kW: Bezpieczna praca w trójfazowych obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Trzy bieguny (3P): Jednoczesne przełączanie wszystkich faz zapewnia pełną kontrolę nad obwodem i zwiększa bezpieczeństwo instalacji.
• Budowa modułowa: Kompaktowe wymiary ułatwiają montaż na szynie TH35 w rozdzielnicach o ograniczonej przestrzeni.
• Dostarczany bez wałka i rączki: Możliwość samodzielnego doboru napędu ręcznego (z boku lub z przodu) z szerokiej gamy akcesoriów, co zwiększa elastyczność projektowania układów sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi i posiada certyfikat CE. Szczegółowe dane dotyczące spełnianych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik OT16F3C sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest ręczne przełączanie obwodów trójfazowych.

• Przełączanie źródeł zasilania (np. sieć – agregat) w rozdzielnicach głównych i podrozdzielnicach.
• Sterowanie silnikami elektrycznymi – zmiana kierunku obrotów (w prawo/lewo) lub załączanie/wyłączanie przy użyciu odpowiedniego napędu.
• Zmiana konfiguracji odbiorników – przełączanie między dwoma różnymi zestawami urządzeń.
• Ręczne rozłączanie obwodów w celach serwisowych – zapewnia widoczną przerwę izolacyjną.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami (przy prądzie 16A zaleca się przekrój min. 1,5 mm² Cu dla zabezpieczeń do 16A). Dla przełącznika bez wałka i rączki pamiętaj o zamontowaniu odpowiedniego napędu ręcznego – dostępnego w ofercie akcesoriów.

FAQ

• Czy przełącznik jest wyposażony w rączkę i wałek? Nie, dostarczany jest bez tych elementów. Należy dobrać odpowiedni napęd ręczny (wałek i rączkę) z oferty akcesoriów, w zależności od wymaganego sposobu montażu (z przodu lub z boku rozłącznika).
• Do jakich obwodów mogę zastosować ten przełącznik? Przeznaczony jest do trójfazowych obwodów prądu przemiennego o prądzie znamionowym do 16 A i mocy do 7,5 kW. Typowe napięcie robocze to 230/400 V, jednak szczegółowe wartości należy potwierdzić w karcie katalogowej producenta.
• Jaki stopień ochrony ma przełącznik? W danych produktu nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się ochronę IP20. W przypadku pracy w trudniejszych warunkach należy zastosować dodatkowe osłony lub obudowę.
