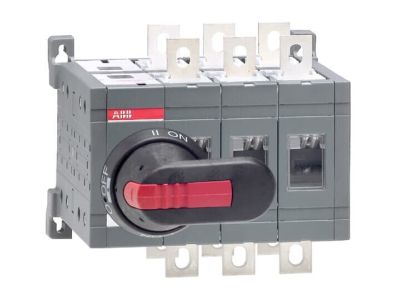

Przełącznik (I-0-II) 3P 160A 90kW, z rączką i wałkiem, OT160E03CP | 1SCA022772R6510 ABB

Alternatywny kod produktu: 1SCA022772R6510

Opis i Kluczowe Cechy

Przełącznik (I-0-II) OT160E03CP to trójbiegunowy rozłącznik o prądzie znamionowym 160A i mocy do 90kW, wyposażony w rączkę oraz wałek umożliwiający napęd ręczny. Konstrukcja modułowa zapewnia kompaktowe wymiary, a prosta obsługa gwarantuje niezawodne przełączanie w wymagających aplikacjach przemysłowych.

• Prąd znamionowy 160A: bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Moc do 90kW (przy 400V AC): dedykowany do sterowania silnikami, transformatorami i innymi odbiornikami o wysokiej mocy.
• Funkcja I-0-II (3 pozycje): możliwość wyboru dwóch stanów załączenia oraz pozycji wyłączonej – idealne do przełączania źródeł zasilania lub zmiany kierunku obrotów.
• Napęd ręczny z rączką i wałkiem: prosta, mechaniczna obsługa bez konieczności stosowania napięcia pomocniczego.
• Trwałość mechaniczna i elektryczna: solidna konstrukcja gwarantująca długą żywotność nawet przy częstych operacjach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i międzynarodowych, posiada certyfikat CE. Montaż i użytkowanie zgodne z zaleceniami producenta zapewniają bezpieczeństwo i niezawodność.

Zastosowanie

Przełącznik OT160E03CP sprawdzi się w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne odłączanie oraz przełączanie obwodów o dużym prądzie.

• Główny wyłącznik odbiorników (silniki, piece, transformatory) w rozdzielnicach głównych.
• Przełączanie między dwoma źródłami zasilania (np. sieć – generator) w układach rezerwowych.
• Rozłączanie izolacyjne w obwodach o prądzie do 160A dla celów serwisowych i konserwacyjnych.
• Sterowanie pracą urządzeń wymagających zmiany kierunku obrotów (po zastosowaniu odpowiedniego sterowania).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przełącznik przeznaczony jest do montażu na szynie TH35 (DIN) lub płycie montażowej. Należy stosować przewody o przekroju dobranym do prądu 160A oraz dokręcać zaciski z momentem zgodnym z dokumentacją producenta. W przypadku napędu wałkiem należy zachować prawidłowe ustawienie rączki.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, model OT160E03CP nie jest wyposażony w podświetlenie. Pozycję łączeniową identyfikuje się wizualnie po położeniu rączki.
• Jaki jest stopień ochrony (IP) tego przełącznika? Producent nie podaje w danych katalogowych stopnia ochrony. W standardowych warunkach wewnątrz rozdzielnicy urządzenie jest chronione przez obudowę rozdzielnicy.
• Do czego służy funkcja I-0-II? Pozycje I i II oznaczają dwa stany załączenia (np. dwa różne źródła lub dwa różne obwody), a pozycja 0 to stan wyłączenia – rozłączenia galwanicznego. Umożliwia to przełączanie między obwodami bez ryzyka zwarcia.
