Przełącznik (I-0-II) 3P 125A 45kW, bez rączki i wałka, OT125F3C | 1SCA105037R1001 ABB

Opis i Kluczowe Cechy

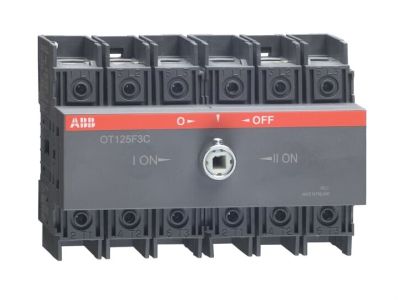

Przełącznik ABB OT125F3C to zaawansowane rozwiązanie elektrotechniczne z serii OT, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P) oraz zdolnością do pracy z prądem znamionowym wynoszącym 125A, co przy standardowym napięciu pozwala na bezpieczne przełączanie mocy rzędu 45kW. Mechanizm przełączający działa w układzie I-0-II (przełączny z pozycją środkową wyłączoną), co umożliwia skuteczną separację dwóch źródeł zasilania lub przełączanie między różnymi obwodami odbiorczymi.

• Kompaktowa budowa modułowa: Dzięki optymalizacji wymiarów, urządzenie zajmuje minimalną przestrzeń w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych systemów sterowania.
• Wysoka wytrzymałość prądowa: Prąd znamionowy 125A gwarantuje niezawodność nawet przy długotrwałym obciążeniu w trudnych warunkach eksploatacyjnych.
• Elastyczność konfiguracji: Model OT125F3C dostarczany jest bez rączki i wałka, co pozwala projektantowi na indywidualny dobór akcesoriów napędowych (montaż czołowy lub boczny) dopasowanych do głębokości szafy sterowniczej.
• Bezpieczeństwo: Konstrukcja zapewnia maksymalny poziom ochrony operatora oraz pewność stykową, co minimalizuje ryzyko wystąpienia łuku elektrycznego podczas przełączania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i dopuszczenie do użytku w profesjonalnych instalacjach elektrycznych. Przełącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że urządzenie zachowuje odpowiednie parametry izolacyjne oraz wytrzymałość mechaniczną i elektryczną wymaganą w sektorze B2B.

Zastosowanie

Przełącznik ABB OT125F3C znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Układów SZR (Samoczynne Załączanie Rezerwy) w mniejszych obiektach, gdzie wymagane jest ręczne przełączenie między zasilaniem podstawowym a generatorem prądotwórczym.
• Systemów sterowania silnikami o mocy do 45kW, gdzie wymagana jest izolacja sekcji zasilającej.
• Rozdzielnic głównych i oddziałowych w zakładach produkcyjnych jako element sekcjonujący obwody.
• Instalacji fotowoltaicznych i magazynów energii do manualnego zarządzania przepływem mocy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Przełącznik OT125F3C jest przystosowany do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta w celu zapewnienia trwałego kontaktu elektrycznego i uniknięcia przegrzewania się styków.
• Dobór akcesoriów: Do poprawnej pracy wymagane jest dopasowanie odpowiedniego wałka (np. serii OXP) oraz rączki (np. serii OHB lub OHS), które nie wchodzą w skład zestawu.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od innych aparatów oraz metalowych części obudowy, zgodnie z dokumentacją techniczną ABB.

FAQ

1. Czy przełącznik posiada w zestawie rączkę sterowniczą?
Nie, model OT125F3C jest wersją bazową bez rączki i wałka. Akcesoria te należy dobrać oddzielnie w zależności od planowanego sposobu montażu (wewnątrz szafy lub na elewacji).

2. Jaki jest układ styków w tym modelu?
Urządzenie posiada układ I-0-II, co oznacza, że posiada trzy stabilne pozycje: zasilanie z pierwszego źródła, całkowite rozłączenie (pozycja zero) oraz zasilanie z drugiego źródła.

3. Czy urządzenie można montować w dowolnej pozycji?
Tak, modułowa konstrukcja ABB pozwala na dużą elastyczność montażu, jednak zawsze należy pamiętać o zapewnieniu swobodnego dostępu do zacisków i mechanizmu napędowego.
