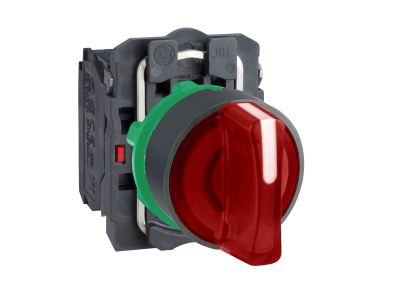

Przełącznik Harmony XB5 3 pozycje czerwony LED 230/240V piórko krótkie plastikowy stabilny | XB5AK134M5 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik Harmony XB5 o symbolu XB5AK134M5 firmy Schneider Electric to trzypozycyjny element sterowniczy wyposażony w czerwoną diodę LED przeznaczoną do zasilania napięciem 230/240 V AC. Krótkie, plastikowe piórko (dźwignia) zapewnia kompaktową obsługę, a stabilna obudowa z tworzywa gwarantuje trwałość w standardowych warunkach przemysłowych. Szerokość modułu – 22 mm (typowa dla serii XB5).

• 3 pozycje przełącznika: Umożliwiają wybór trzech stanów pracy (np. 0, I, II) – elastyczne sterowanie obwodami bez konieczności stosowania dodatkowych elementów.
• Wbudowana dioda LED (czerwona, 230/240 V AC): Wyraźna sygnalizacja stanu urządzenia – dioda zasilana bezpośrednio z sieci, bez potrzeby zewnętrznego transformatora.
• Krótka dźwignia (piórko): Oszczędność miejsca na płycie czołowej rozdzielnicy lub pulpitu sterowniczego oraz precyzyjna zmiana pozycji.
• Stabilna obudowa z tworzywa sztucznego: Odporność na uderzenia i warunki typowe dla instalacji wewnątrz rozdzielnic – długa żywotność w eksploatacji.
• Montaż na szynie TH35 (DIN): Szybki i standardowy sposób instalacji w rozdzielnicach modułowych – zgodność z systemem 22 mm.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przełącznik został zaprojektowany do użytku w instalacjach niskiego napięcia zgodnie z wymaganiami dyrektywy niskonapięciowej.

Zastosowanie

Trzypozycyjny przełącznik z sygnalizacją LED znajduje zastosowanie w układach sterowania i sygnalizacji w automatyce budynkowej oraz przemysłowej.

• Ręczne przełączanie trybów pracy (np. AUTO / RĘCZNY / WYŁ.) w instalacjach oświetleniowych i wentylacyjnych.
• Wysyłanie sygnałów sterujących do styczników, przekaźników lub sterowników PLC – trójstanowa logika.
• Sygnalizacja stanu urządzenia (np. praca / awaria / wyłączenie) dzięki wbudowanej diodzie LED zasilanej z sieci.
• Sterowanie w szafach sterowniczych i pulpitach operatorskich – kompaktowa zabudowa na szynie DIN.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowanego instalatora z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obciążalnością prądową obwodu. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie.

FAQ

• Czy dioda LED wymaga dodatkowego zasilacza? Nie, dioda jest przystosowana do bezpośredniego podłączenia do napięcia 230/240 V AC. Wpięcie w obwód sieciowy odbywa się przez odpowiednie zaciski modułu LED.
• Jaki stopień ochrony ma ten przełącznik? W danych katalogowych nie podano konkretnego stopnia IP. Przełączniki montowane wewnątrz rozdzielnic standardowo mają obudowę IP20 – zapewnia to ochronę przed dostępem do części niebezpiecznych.
• Jakie styki posiada ten model? Informacja o typie styków (np. zwierne, rozwierne, przełączne) nie została zawarta w dostępnych danych. W serii Harmony XB5 dostępne są różne moduły stykowe; zalecamy sprawdzenie karty katalogowej lub skontaktowanie się z doradcą technicznym.
