Przełącznik Harmony XB4 3 pozycyjny fi22 z kluczem samopowrotny Ronis 455 okrągły metalowy | ZB4BG07 Schneider Electric

Opis i Kluczowe Cechy

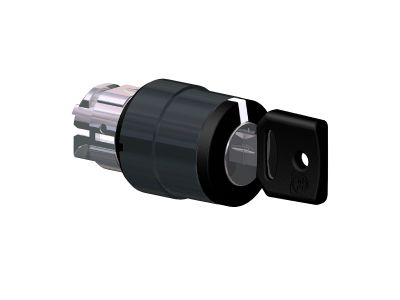

Przełącznik kluczowy Harmony XB4 o symbolu ZB4BG07 firmy Schneider Electric to 3-pozycyjny element sterowniczy z samopowrotem, wyposażony w klucz Ronis 455. Przeznaczony do montażu w otworze ø22 mm, z metalowym pierścieniem mocującym zapewnia trwałość w warunkach przemysłowych. Dzięki konstrukcji samopowrotnej po zwolnieniu klucza powraca automatycznie do pozycji spoczynkowej, co zwiększa bezpieczeństwo obsługi.

• 3 pozycje pracy: umożliwia wybór trzech stanów (np. wyłączony – tryb 1 – tryb 2) lub sekwencyjne sterowanie odbiornikami bez konieczności dodatkowych przełączników.
• Samopowrotny (spring return): po zwolnieniu klucza przełącznik wraca do pozycji spoczynkowej – zapobiega przypadkowemu pozostawieniu w stanie aktywnym.
• Zamek kluczowy Ronis 455: dostępność tylko dla osób posiadających właściwy klucz, co chroni przed nieautoryzowaną zmianą trybów pracy.
• Metalowy pierścień mocujący: wytrzymałość mechaniczna i odporność na wibracje, idealna do ciężkich warunków przemysłowych.
• Otwór montażowy ø22 mm: standardowy wymiar stosowany w panelach i obudowach – łatwa integracja z istniejącą instalacją.

Zgodność z Normami

Przełącznik ZB4BG07 należy do serii Harmony XB4, która podlega rygorystycznym testom zgodności z europejskimi normami bezpieczeństwa. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w typowych systemach sterowania przemysłowego.

Zastosowanie

Przełącznik kluczowy sprawdza się wszędzie tam, gdzie dostęp do funkcji sterowniczych musi być ograniczony do upoważnionego personelu. Dzięki trzem pozycjom i funkcji samopowrotu nadaje się do wielu scenariuszy.

• Sterowanie maszynami wymagające autoryzacji – dostęp tylko dla operatorów z kluczem.
• Wybór trybu pracy (ręczny/automatyczny/off) w liniach produkcyjnych.
• Impulsowe wyzwalanie styczników, przekaźników lub wejść PLC – samopowrót zapewnia pojedynczy impuls.
• Blokada dostępu do stref niebezpiecznych – przełącznik jako element obwodu bezpieczeństwa.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie mocuje się w otworze ø22 mm panelu lub obudowy za pomocą metalowego pierścienia. Wymaga zastosowania oddzielnego bloku styków (np. seria ZB4BZ). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną użytego bloku styków. Przed przystąpieniem do prac upewnij się, że instalacja jest wyłączona spod napięcia.

FAQ

• Czy przełącznik ma podświetlenie LED? Nie, model ZB4BG07 nie jest wyposażony w podświetlenie. Jest to wersja sucha – do zastosowania z zewnętrzną sygnalizacją lub w układach bez potrzeby wizualnej informacji.
• Jaki stopień ochrony zapewnia sam przełącznik? Jako głowica sterownicza przeznaczona do montażu w obudowie, jej stopień ochrony zależy od szczelności panelu. Dla serii Harmony XB4 standardowo deklarowany jest IP66/67, jednak konkretna wartość dla danego zastosowania wynika z kompletnego zestawu (głowica + obudowa).
• Czy do działania wymaga dodatkowego bloku styków? Tak, przełącznik ZB4BG07 jest głowicą – wymaga zastosowania oddzielnego bloku styków (np. ZB4BZ10x lub ZB4BZ20x) dopasowanego do potrzeb sterowania. Bez niego nie realizuje funkcji przełączania obwodów.
