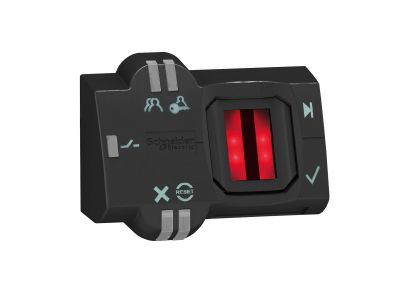

Przełącznik biomechaniczny monostabilny Fi 22 LED 24 V DC plastikowy Harmony XB5S | XB5S2B2L2 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik biometryczny monostabilny Schneider Electric Harmony XB5S, model XB5S2B2L2, to zaawansowane urządzenie sterujące przeznaczone do autoryzacji dostępu i nadzorowania poleceń maszyny. Wyposażony w wyjście statyczne PNP (otwarty kolektor) i sygnalizację LED 24 V DC, oferuje wysoką niezawodność detekcji przy minimalnej liczbie fałszywych wyzwalaczy. Kompaktowa ramka plastikowa jest dopasowana do standardowego wycięcia 22 mm, co zapewnia łatwą integrację z istniejącymi panelami sterowniczymi. Stopień ochrony IP65 gwarantuje odporność na kurz, wodę, uderzenia i wibracje, umożliwiając pracę w wymagających warunkach przemysłowych.

• Wyjście PNP (otwarty kolektor): Zapewnia bezpośrednie sterowanie wejściami PLC, przekaźników lub styczników bez dodatkowych interfejsów – upraszcza okablowanie i zwiększa niezawodność.
• Tryb monostabilny (chwilowy): Styk powraca do stanu spoczynkowego po zwolnieniu – idealny do aplikacji wymagających impulsu sterującego, np. do odblokowania dostępu lub wywołania funkcji bezpieczeństwa.
• Stopień ochrony IP65: Odporność na wnikanie pyłu i strumieni wody, a także na uderzenia i wibracje – gwarantuje nieprzerwaną pracę w trudnych warunkach (np. hale produkcyjne, zewnętrzne stanowiska obsługi).
• Napięcie zasilania 24 V DC z wbudowaną diodą LED: Podświetlany element ułatwia lokalizację przycisku w słabym oświetleniu, a jednocześnie sygnalizuje gotowość urządzenia.
• Szeroki zakres temperatur pracy od -25°C do 70°C: Umożliwia stosowanie w klimatyzowanych halach, jak i w miejscach narażonych na skrajne temperatury bez ryzyka uszkodzenia elektroniki.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących dyrektyw europejskich, posiada oznaczenie CE i jest przeznaczony do stosowania w przemysłowych systemach sterowania. Stopień ochrony IP65 potwierdza odporność na wnikanie pyłu i wody zgodnie z normą IEC 60529. Urządzenie przeszło testy odporności na uderzenia i wibracje zgodne z wymogami dla aparatury sterowniczej w środowisku przemysłowym. Montaż i użytkowanie powinny odbywać się zgodnie z wytycznymi producenta zawartymi w karcie katalogowej.

Zastosowanie

Przełącznik biometryczny Harmony XB5S umożliwia bezstykowe potwierdzenie tożsamości operatora, co zwiększa bezpieczeństwo i eliminuje problem zgubionych kluczy czy kart. Znajduje zastosowanie w następujących scenariuszach:

• Kontrola dostępu do stref chronionych (pomieszczenia z maszynami, laboratoria, serwerownie) – autoryzowany personel uruchamia przełącznik, wysyłając sygnał do systemu.
• Potwierdzanie poleceń maszyn (np. uruchomienie cyklu produkcyjnego, zatrzymanie awaryjne) – wymaga obecności uprawnionego operatora przed wykonaniem krytycznej czynności.
• Autoryzacja funkcji w systemach PLC i HMI – przełącznik podłączony do wejścia PNP może blokować/odblokowywać określone ekrany lub funkcje w interfejsie operatora.
• Zastosowania w trudnych warunkach środowiskowych (kurz, wilgoć, wibracje) – dzięki IP65 i wytrzymałej konstrukcji sprawdza się w przemyśle spożywczym, chemicznym oraz na zewnątrz budynków.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Urządzenie przeznaczone jest do zabudowy w otworze o średnicy 22 mm w panelu sterowniczym. Przed montażem należy upewnić się, że panel ma odpowiednią grubość i wytrzymałość, a powierzchnia jest czysta i sucha. Podłączanie przewodów wykonaj według schematu elektrycznego dostarczonego z produktem – dla wyjścia PNP stosuj przewód o przekroju dostosowanym do obciążenia (zalecany min. 0,5 mm²). Moment dokręcania zacisków oraz wymagany moment montażowy nakrętki mocującej – postępuj zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdź poprawność polaryzacji napięcia 24 V DC oraz brak zwarć w instalacji.

FAQ

• Czy przełącznik biometryczny ma podświetlenie? Tak, model XB5S2B2L2 jest wyposażony w wbudowaną diodę LED 24 V DC, która ułatwia lokalizację przycisku w warunkach słabego oświetlenia. Diody nie można wymienić oddzielnie – stanowi integralną część urządzenia.
• Jaki jest stopień ochrony i czy można go stosować na zewnątrz? Stopień ochrony to IP65, co oznacza całkowitą ochronę przed pyłem oraz odporność na strumienie wody – przełącznik może być montowany na zewnątrz budynków, o ile nie jest narażony na długotrwałe zanurzenie ani bezpośrednie działanie ciśnieniowej myjki.
• Jak działa tryb pracy styku (monostabilny)? Przełącznik pracuje w trybie chwilowym – po przyłożeniu palca do czujnika biometrycznego (brak fizycznego przycisku) następuje aktywacja wyjścia PNP na czas obecności autoryzowanego obiektu. Po usunięciu palca wyjście wraca do stanu nieaktywnego. Idealne do generowania krótkich impulsów sterujących.
