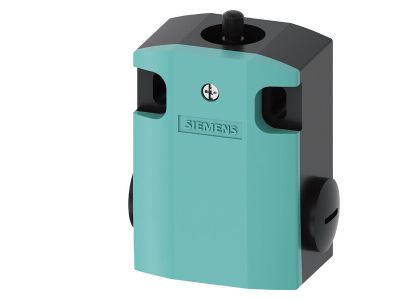

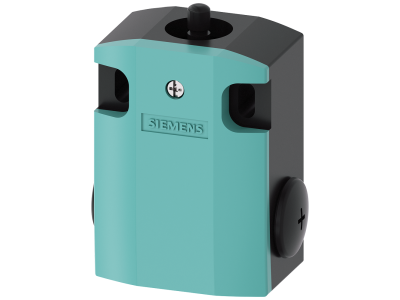

Przełącznik bezpieczeństwa styki 1NO+2NC , 3xM20x1,5, 56mm | 3SE5122-0MA00 Siemens

Alternatywny kod produktu: 3SE51220MA00

Opis i Kluczowe Cechy

Przełącznik bezpieczeństwa Siemens 3SE5122-0MA00 z serii SIRIUS ACT to kompletne urządzenie przeznaczone do montażu w płycie czołowej. Wyposażony w zestaw styków 1NO+2NC oraz trzy wejścia kablowe M20x1,5, zapewnia elastyczne i bezpieczne podłączenie w aplikacjach wymagających niezawodnego rozłączania obwodów. Szerokość zabudowy 56 mm pozwala na oszczędność miejsca w szafie sterowniczej.

• Styki 1NO+2NC: Dwa styki rozwierne (NC) zapewniają redundantną funkcję bezpieczeństwa, a jeden styk zwierny (NO) umożliwia sygnalizację stanu przełącznika – idealne do układów zatrzymania awaryjnego.
• Trzy wejścia kablowe M20x1,5: Ułatwiają prowadzenie przewodów o różnych średnicach oraz upraszczają instalację w wąskich przestrzeniach rozdzielnic.
• Szerokość 56 mm: Kompaktowa konstrukcja pozwala na efektywne wykorzystanie miejsca w szafie sterowniczej, bez kompromisów w zakresie liczby styków.
• System SIRIUS ACT: Modułowa budowa z blokami funkcyjnymi montowanymi od tyłu zapewnia łatwą rozbudowę i szybki montaż w płycie czołowej.
• Solidna obudowa i zaciski: Przeznaczony do pracy w trudnych warunkach przemysłowych, odporny na wibracje i obciążenia mechaniczne (szczegóły w dokumentacji technicznej).

Zgodność z Normami

Przełącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż i użytkowanie zgodne z wytycznymi producenta gwarantują bezpieczeństwo i niezawodność w aplikacjach przemysłowych.

Zastosowanie

Przełącznik bezpieczeństwa 3SE5122-0MA00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna funkcja rozłączania obwodów sterowniczych i sygnalizacyjnych w maszynach i urządzeniach.

• Sterowanie bezpieczeństwem – wykorzystanie styków NC w obwodach zatrzymania awaryjnego (np. wyłączniki krańcowe, przyciski STOP).
• Sygnalizacja stanu – styk NO może być użyty do przekazania informacji o położeniu przełącznika do układu sterowania (PLC, przekaźniki).
• Automatyka budynkowa i przemysłowa – przełączanie obwodów oświetlenia, wentylacji lub napędów w szafach rozdzielczych.
• Zastosowania w maszynach – jako element obwodu bezpieczeństwa w urządzeniach wymagających redundancji (dwa kanały NC).

Wskazówki Montażowe

Przełącznik bezpieczeństwa może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Montaż odbywa się w płycie czołowej z użyciem standardowego uchwytu systemu SIRIUS ACT (nie wymaga szyny DIN). Momenty dokręcania zacisków i przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić działanie mechaniczne i elektryczne wszystkich styków.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, model 3SE5122-0MA00 jest wersją bez podświetlenia. Do sygnalizacji wizualnej można zastosować oddzielne lampki systemu SIRIUS ACT.
• Jaki jest stopień ochrony IP tego przełącznika? Producent nie podaje w karcie katalogowej konkretnego stopnia ochrony dla tego modelu. Dla aparatury montowanej w płycie czołowej typowo przyjmuje się IP20 od strony przedniej (wymagana dodatkowa osłona od tyłu). Zalecamy zapoznanie się z pełną dokumentacją techniczną.
• Czy styki działają w trybie zwiernym/rozłącznym czy jako półprzewodnikowe? Styki są mechaniczne – NO (normalnie otwarty) i NC (normalnie zamknięty) zapewniają galwaniczną separację obwodów. Nie są to elementy półprzewodnikowe.
