Przełącznik automatyczny faz PF-441 | PF-441 F&F

Opis i Kluczowe Cechy

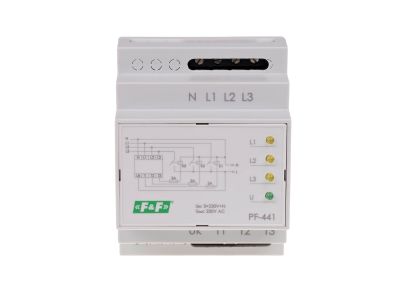

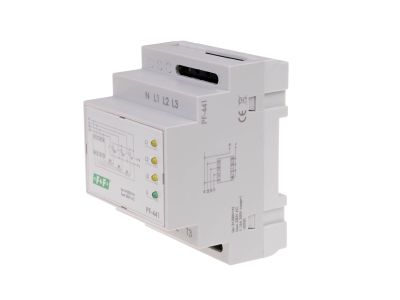

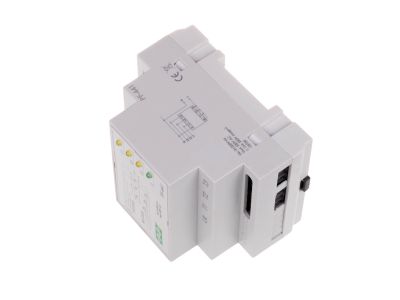

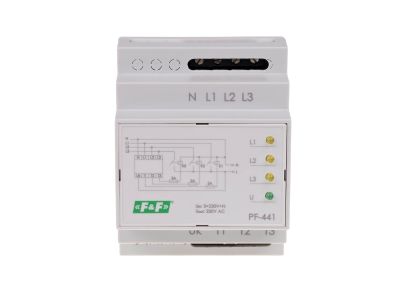

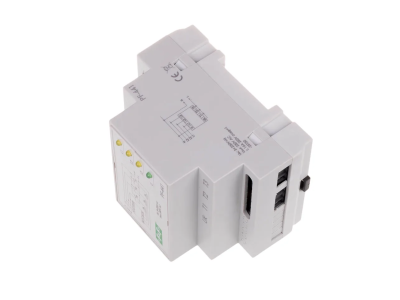

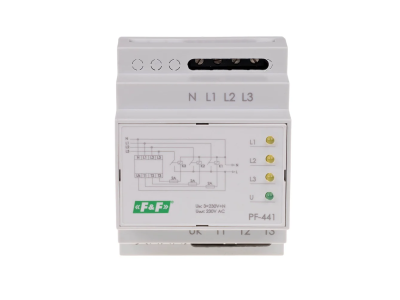

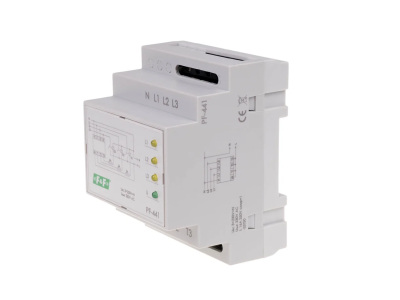

Przełącznik automatyczny faz PF-441 to zaawansowane urządzenie do utrzymania ciągłości zasilania odbiorników jednofazowych w instalacjach trójfazowych. Zasilany napięciem 3×230 V+N, montowany na szynie DIN w obudowie o szerokości 4 modułów (70 mm). Urządzenie automatycznie przełącza obciążenie między dostępnymi fazami w przypadku zaniku lub przekroczenia progów napięcia jednej z nich. Może pracować bezpośrednio z obciążeniem do 16 A lub sterować zewnętrznymi stycznikami przy większych mocach.

• Napięcie zasilania 3×230 V+N: umożliwia pracę w standardowych instalacjach trójfazowych z przewodem neutralnym, zapewniając szeroką kompatybilność.
• Maksymalny prąd bezpośredniego podłączenia 16 A: pozwala na bezpośrednie obciążenie odbiornika do ok. 3,7 kW bez dodatkowych styczników – bezpieczna praca bez ryzyka przegrzania styków.
• Progi zadziałania dolny 195 V i górny 250 V: gwarantują odłączenie odbiornika przy zbyt niskim lub zbyt wysokim napięciu, chroniąc urządzenia końcowe przed uszkodzeniem.
• Histereza 5 V i czas przełączania 0,5÷0,8 s: zapewniają stabilne przełączenie bez oscylacji i krótką przerwę w zasilaniu, minimalizując wpływ na pracę odbiorników wrażliwych.
• Współpraca z agregatami prądotwórczymi TAK: urządzenie może być stosowane w systemach zasilania rezerwowego, automatycznie przełączając fazy w przypadku pracy na agregacie.
• Montaż na szynie 35 mm w obudowie 4 modułów (70 mm): łatwa instalacja w każdej rozdzielnicy modułowej, oszczędność miejsca i szybki montaż.

Zgodność z Normami

Przełącznik automatyczny faz PF-441 zaprojektowano zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 chroni przed dostępem do części znajdujących się pod napięciem w normalnych warunkach pracy wewnątrz rozdzielnicy.

Zastosowanie

Przełącznik PF-441 znajduje zastosowanie wszędzie tam, gdzie wymagana jest nieprzerwana praca odbiorników jednofazowych przy zasilaniu z sieci trójfazowej. Szczególnie polecany do:

• Sterowania oświetleniem awaryjnym i gniazdami w budynkach użyteczności publicznej – automatyczne przełączenie na inną fazę w przypadku awarii jednej z linii.
• Zasilania serwerów, sprzętu IT i urządzeń medycznych, gdzie ciągłość napięcia jest krytyczna.
• Współpracy z agregatami prądotwórczymi – automatyczne przełączanie faz przy zmianie źródła zasilania (sieć/agregat).
• Automatyki budynkowej – integracja z systemami BMS i stycznikami modułowymi do załączania obwodów o większych mocach.

Wskazówki Montażowe

Montaż i podłączenie przełącznika PF-441 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 w rozdzielnicy modułowej. Zasilanie należy doprowadzić do zacisków śrubowych o przekroju maksymalnym 4,0 mm². Moment dokręcający wynosi 0,5 Nm – należy go przestrzegać, aby uniknąć poluzowania połączeń lub uszkodzenia zacisków. Przekrój przewodów dobrać do spodziewanego prądu obciążenia (max 16 A dla bezpośredniego podłączenia) zgodnie z obowiązującymi normami. Przed uruchomieniem sprawdzić poprawność podłączenia faz i neutralnego.

FAQ

• Czy przełącznik ma podświetlenie? PF-441 nie posiada wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą zewnętrznych lamp kontrolnych lub modułów LED podłączonych do styczników.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Nie zapewnia ochrony przed wilgocią – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy.
• Czy można podłączyć odbiornik bezpośrednio do przełącznika, czy konieczny jest stycznik? Możliwe jest bezpośrednie podłączenie odbiornika o maksymalnym prądzie 16 A. Dla wyższych prądów należy zastosować styczniki zewnętrzne, do obciążalności których dostosowane są styki wewnętrzne przełącznika.
