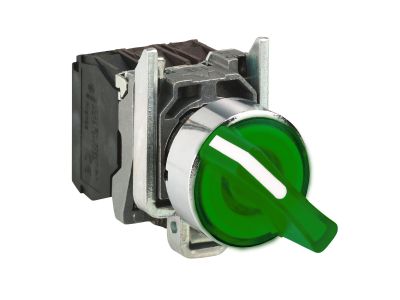

Przełącznik 3-pozycyjny zielony LED 24V piórko krótkie metalowy stabilny Harmony XB4 | XB4BK133B5 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 3-pozycyjny Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BK133B5 to zaawansowane rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się stabilnym mechanizmem blokującym (piórko krótkie), który gwarantuje precyzyjne przełączanie pomiędzy trzema stanami pracy. Wyposażony w zintegrowaną diodę LED zasilaną napięciem bezpiecznym 24V AC/DC w kolorze zielonym, przełącznik zapewnia doskonałą widoczność statusu urządzenia nawet w warunkach ograniczonego oświetlenia lub w całkowicie ciemnych halach produkcyjnych.

• Solidna konstrukcja: Chromowana metalowa ramka zapewnia najwyższą odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w ciężkim przemyśle maszynowym.
• Konfiguracja styków: Urządzenie posiada fabrycznie zamontowane styki 1 x NO (normalnie otwarty) oraz 1 x NC (normalnie zamknięty), co pozwala na wszechstronne sterowanie obwodami pomocniczymi.
• Wysoka szczelność: Stopnie ochrony IP66, IP67, IP69 oraz IP69K gwarantują pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do 70°C sprawia, że produkt jest niezawodny niezależnie od klimatu i specyfiki hali.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na korozję i trudne warunki środowiskowe. Zgodność z normami IP66, IP67, IP69 oraz IP69K, a także klasyfikacja Typ 4X według standardów NEMA, czynią go jednym z najbezpieczniejszych wyborów dla inżynierów automatyków. Wykorzystanie zacisków śrubowych zapewnia trwałe i pewne połączenie elektryczne, odporne na poluzowanie pod wpływem drgań maszyn.

Zastosowanie

Przełącznik Harmony XB4 znajduje szerokie zastosowanie w sektorach takich jak przemysł spożywczy, chemiczny, morski oraz w budowie maszyn (OEM). Dzięki swojej modułowej budowie idealnie nadaje się do:

• Systemów sterowania liniami produkcyjnymi wymagającymi wyboru trybu pracy (np. Manualny / Wyłączony / Automatyczny).
• Paneli sterowniczych narażonych na częste mycie pod ciśnieniem.
• Instalacji zewnętrznych, gdzie występują duże wahania temperatur i ekspozycja na pył.
• Modernizacji istniejących pulpitów sterowniczych dzięki standardowej średnicy montażowej 22 mm.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki, co znacząco redukuje czas przestojów serwisowych. Przełącznik jest dedykowany do montażu w standardowych otworach o średnicy 22,5 mm. Dzięki modułowej konstrukcji, blok stykowy oraz element podświetlający mogą być łatwo odłączone od głowicy, co ułatwia okablowanie. Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i zapobiec przegrzewaniu się przewodów. Przekrój znamionowy przewodów powinien być dobrany zgodnie z obciążeniem prądowym styków pomocniczych.

FAQ

• Czy dioda LED jest wymienna? Tak, modułowa konstrukcja serii Harmony XB4 pozwala na wymianę bloku podświetlenia bez konieczności demontażu całego przełącznika.
• Czy przełącznik posiada funkcję samopowrotu? Nie, jest to model stabilny z mechanizmem blokującym w każdej z trzech pozycji.
• Czy produkt nadaje się do pracy w środowisku agresywnym chemicznie? Tak, chromowana metalowa ramka oraz wysoki stopień ochrony IP zapewniają wysoką odporność na wiele substancji chemicznych stosowanych w przemyśle.
