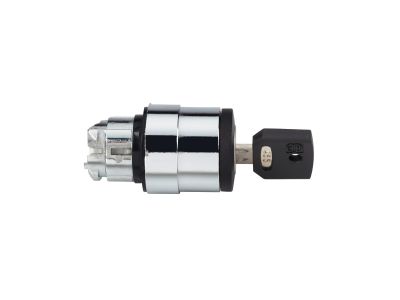

Przełącznik 3-pozycyjny z kluczem stabilny metalowy klucz prawo, Harmony XB4 | ZB4BG02 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 3-pozycyjny z kluczem Schneider Electric Harmony XB4, model ZB4BG02, to głowica o średnicy montażowej 22 mm, wyposażona w metalowy klucz Ronis 455. Stabilne położenie zaryglowane zapewnia pewne utrzymanie wybranego stanu, a wyjmowanie klucza w pozycji prawej zwiększa bezpieczeństwo eksploatacji. Rozwiązanie przeznaczone do zastosowań wymagających kontrolowanego i autoryzowanego przełączania.

• Metalowy klucz Ronis 455: Wysoka trwałość i odporność na uszkodzenia mechaniczne; unikalny profil klucza zapobiega nieautoryzowanemu lub przypadkowemu przełączeniu.
• 3-pozycyjny mechanizm z przełożeniem 90°: Umożliwia wybór jednego z trzech stanów – dwa skrajne i pozycja neutralna – precyzyjne sterowanie w układach automatyki.
• Stabilne położenie zaryglowane: Po ustawieniu klucz pozostaje w wybranej pozycji, eliminując ryzyko samoczynnej zmiany stanu pod wpływem wibracji.
• Średnica montażowa 22 mm: Standardowy wymiar otworu w panelu, kompatybilny z typowymi obudowami – łatwa integracja.
• Wyjęcie klucza w pozycji prawej: Klucz można wyjąć tylko w jednym z położeń, co zwiększa kontrolę nad stanem przełącznika i ogranicza dostęp do niego.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami międzynarodowych norm dla aparatury sterowniczej. Posiada certyfikację CE, potwierdzającą spełnienie obowiązujących dyrektyw europejskich. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik ZB4BG02 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i autoryzowane przełączanie trybów pracy. Typowe scenariusze użycia:

• Sterowanie trybem pracy maszyn przemysłowych (np. wybór ręczny/automatyczny).
• Kontrola dostępu do obwodów technologicznych – zmiana stanu możliwa tylko przez osoby posiadające klucz.
• Blokada pracy urządzenia w czasie konserwacji, zapewniająca bezpieczeństwo personelu.
• Ręczne przełączanie jednostek napędowych lub innych odbiorników w szafach sterowniczych.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu w panelu o średnicy otworu 22 mm (zgodnie ze standardem DIN). Przed dokręceniem nakrętki mocującej należy upewnić się, że głowica jest właściwie zorientowana względem pozycji wyjścia klucza. Moment dokręcania należy stosować zgodnie z dokumentacją techniczną producenta. Do przełącznika należy dobrać odpowiednie bloki stykowe, montowane od tyłu panelu.

FAQ

• Jaki typ zamka zastosowano w przełączniku ZB4BG02? W modelu ZB4BG02 zastosowano zamek Ronis 455, wyposażony w metalowy klucz. Klucz można wyjąć tylko w pozycji prawej.
• Czy przełącznik jest podświetlany? Przełącznik ZB4BG02 nie posiada własnego podświetlenia – jest to głowica mechaniczna. Aby uzyskać podświetlenie, należy zastosować odpowiednią głowicę z LED lub dodać oddzielny wskaźnik.
• Ile położeń ma przełącznik i jaki jest kąt obrotu? Jest to przełącznik 3-pozycyjny. Kąt obrotu między skrajnymi położeniami wynosi 90°. Położenie neutralne znajduje się pomiędzy nimi. Mechanizm jest stabilny (zaryglowany) – po przekręceniu klucz pozostaje w wybranym położeniu.
