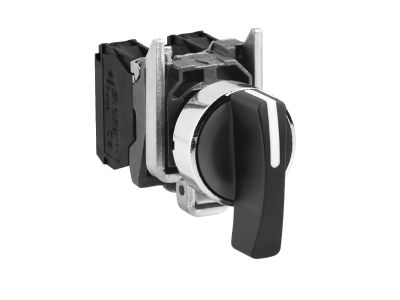

Przełącznik 3-pozycyjny pokrętło Fi-22mm czarny 2Z z samopowrotem | XB4BJ53 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 3-pozycyjny Schneider Electric z serii Harmony XB4, o numerze katalogowym XB4BJ53, to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się czarnym, długim piórem (uchwytem), które zapewnia doskonałą ergonomię i precyzję przełączania nawet w rękawicach roboczych. Mechanizm działa w układzie 3-pozycyjnym z funkcją samopowrotu do pozycji środkowej, co jest kluczowe w układach sterowania wymagających chwilowego sygnału impulsowego.

• Wytrzymałość mechaniczna: Chromowana metalowa ramka gwarantuje najwyższą odporność na uderzenia oraz wibracje, co jest niezbędne w ciężkich warunkach hal produkcyjnych.
• Konfiguracja styków: Wyposażony w 2 styki normalnie otwarte (2 NO), które umożliwiają niezależne sterowanie dwoma obwodami w zależności od kierunku wychylenia pokrętła.
• Szczelność i ochrona: Stopnie ochrony IP66, IP67, IP69 oraz IP69K zapewniają całkowitą pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.
• Szeroki zakres temperatur: Urządzenie pracuje niezawodnie w ekstremalnych warunkach od -40°C do aż 70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na korozję i trudne warunki atmosferyczne. Zgodność z klasyfikacją Typ 4X według standardów NEMA oraz wysokie parametry szczelności IP69K sprawiają, że przełącznik spełnia wymogi stawiane urządzeniom pracującym w przemyśle spożywczym, chemicznym oraz ciężkim przemyśle maszynowym.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej niezawodności, przełącznik XB4BJ53 znajduje zastosowanie w szerokim spektrum gałęzi przemysłu:

• Automatyka maszynowa: Wybór trybów pracy (np. ręczny/auto/serwis) w maszynach pakujących i liniach montażowych.
• Przemysł spożywczy: Dzięki odporności na mycie pod wysokim ciśnieniem idealnie nadaje się do paneli sterowniczych w strefach czystych.
• Sektor morski i offshore: Odporność na mgłę solną i ekstremalne temperatury pozwala na montaż na pokładach jednostek pływających.
• Infrastruktura: Sterowanie systemami wentylacji, pompami oraz oświetleniem w obiektach przemysłowych.

Wskazówki Montażowe

Instalacja przełącznika jest intuicyjna i szybka dzięki standardowej średnicy montażowej wynoszącej 22 mm. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22,5 mm w panelu o grubości od 1 do 6 mm.
• Podłączenie elektryczne: Wykorzystanie zacisków śrubowych pozwala na pewne mocowanie przewodów. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia optymalnego styku elektrycznego.
• Moment dokręcania: Aby zapewnić trwałość połączenia i uniknąć uszkodzenia gwintów, należy stosować zalecany moment dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną Schneider Electric).
• Modułowość: Konstrukcja pozwala na łatwą wymianę bloków styków bez konieczności demontażu całego napędu z panelu.

FAQ

1. Czy przełącznik pozostaje w wybranej pozycji po puszczeniu pokrętła?
Nie, model XB4BJ53 posiada mechanizm sprężynowo-zwrotny, co oznacza, że po zwolnieniu nacisku pokrętło automatycznie wraca do pozycji środkowej (0).

2. Czy mogę dołożyć dodatkowe styki do tego przełącznika?
Tak, seria Harmony XB4 jest w pełni modułowa. Można dołożyć dodatkowe bloki styków pomocniczych, montując je na wsporniku montażowym za korpusem przełącznika.

3. Czy produkt nadaje się do pracy na zewnątrz budynków?
Zdecydowanie tak. Dzięki certyfikatom IP66/IP67 oraz szerokiemu zakresowi temperatur pracy (-40°C do +70°C), przełącznik jest w pełni przystosowany do pracy w warunkach zewnętrznych i zmiennej pogodzie.
