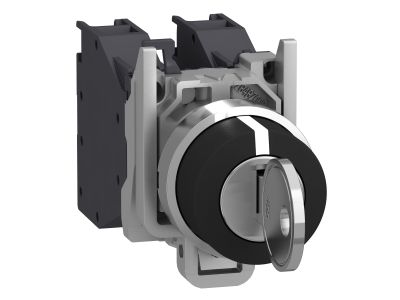

Przełącznik 3-pozycyjny klucz Fi-22mm 2Z bez samopowrotu | XB4BG03 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 3-pozycyjny Schneider Electric z serii Harmony XB4 (model XB4BG03) to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się solidną, chromowaną metalową ramką, która zapewnia wyjątkową odporność mechaniczną na uderzenia oraz wibracje, co jest kluczowe w środowiskach o dużym natężeniu pracy maszyn. Mechanizm blokujący z kluczykiem (numer wkładki 455) umożliwia wyjęcie klucza wyłącznie w pozycji środkowej, co stanowi istotny element bezpieczeństwa procesowego, zapobiegając nieautoryzowanym zmianom trybu pracy urządzenia.

• Konfiguracja styków: Wyposażony w 2 styki zwierne (2 NO), co pozwala na niezależne sterowanie dwoma obwodami elektrycznymi.
• Mechanizm działania: 3-pozycyjny przełącznik bez samopowrotu (stabilny), gwarantujący pewne utrzymanie wybranego stanu pracy.
• Wytrzymałość środowiskowa: Stopnie ochrony IP66, IP67, IP69 oraz IP69K zapewniają pełną pyłoszczelność i odporność na strumienie wody pod wysokim ciśnieniem oraz czyszczenie parowe.
• Zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C.
• Złącza: Zaciski śrubowe zapewniające trwałe i pewne połączenie przewodów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w warunkach korozyjnych i przy silnych drganiach. Zgodność z normami Typu 4X (NEMA) gwarantuje odporność na korozję i trudne warunki atmosferyczne. Urządzenie spełnia rygorystyczne wymogi dotyczące aparatury sterowniczej niskiego napięcia, co czyni je bezpiecznym wyborem dla integratorów systemów na całym świecie.

Zastosowanie

Przełącznik XB4BG03 znajduje szerokie zastosowanie w sektorach, gdzie kluczowe jest ograniczenie dostępu do sterowania maszyną tylko dla wykwalifikowanego personelu. Idealnie sprawdza się w:

• Przemyśle ciężkim: Sterowanie liniami produkcyjnymi i maszynami narażonymi na wibracje.
• Sektorze spożywczym: Dzięki certyfikatowi IP69K urządzenie może być poddawane regularnemu myciu pod ciśnieniem.
• Infrastrukturze krytycznej: Systemy wentylacji, pompy i panele sterownicze wymagające autoryzowanego dostępu.
• Aplikacjach morskich: Odporność na trudne warunki panujące na statkach i platformach wiertniczych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny dzięki modułowej konstrukcji serii Harmony XB4. Przełącznik jest dedykowany do standardowych otworów montażowych o średnicy 22 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych i obudów dostępnych na rynku. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i odporność na poluzowanie pod wpływem drgań. Modułowa budowa pozwala na szybką wymianę bloków styków lub modyfikację konfiguracji bez konieczności demontażu całego korpusu.

FAQ

• Czy kluczyk można wyjąć w każdej pozycji? Nie, mechanizm tego modelu (XB4BG03) został zaprojektowany tak, aby wyjęcie kluczyka było możliwe wyłącznie w pozycji środkowej.
• Czy przełącznik posiada funkcję samopowrotu? Nie, jest to przełącznik stabilny (bez samopowrotu), co oznacza, że pozostaje w wybranej pozycji do czasu ręcznej zmiany przez operatora.
• Jaka jest średnica otworu montażowego? Przełącznik jest przeznaczony do standardowych otworów o średnicy 22 mm.
• Czy produkt nadaje się do pracy na zewnątrz? Tak, dzięki wysokiemu stopniu ochrony IP66/IP67/IP69K oraz szerokiemu zakresowi temperatur pracy, urządzenie doskonale radzi sobie w warunkach zewnętrznych.
