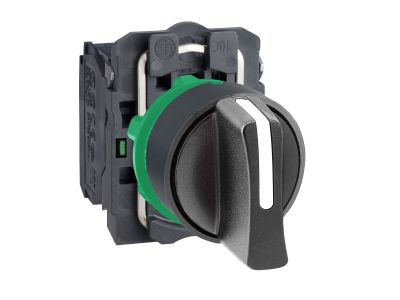

Przełącznik 3 położeniowy pokretło 22mm czarny 2NO z samopowrotem | XB5AD53 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 3-położeniowy Schneider Electric z serii Harmony XB5, o numerze katalogowym XB5AD53, to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem samopowrotu sprężynowego do pozycji środkowej, co gwarantuje precyzyjną kontrolę nad procesami wymagającymi chwilowego sygnału sterującego. Wyposażony w dwa styki normalnie otwarte (2NO), moduł ten pozwala na niezależne sterowanie dwoma obwodami elektrycznymi w zależności od kierunku wychylenia pokrętła.

• Podwójna izolacja: Plastikowa ramka wykonana z wysokiej jakości polimerów zapewnia doskonałą izolację elektryczną oraz wysoką odporność na agresywne środki chemiczne.
• Wytrzymałość środowiskowa: Dzięki certyfikacji IP66, IP67, IP69 oraz IP69K, przełącznik jest całkowicie pyłoszczelny i odporny na strumienie wody pod wysokim ciśnieniem oraz czyszczenie parowe.
• Szeroki zakres temperatur: Urządzenie pracuje niezawodnie w ekstremalnych warunkach od -40°C do aż +70°C.
• Zaciski śrubowe: Solidne połączenia przewodów gwarantują stabilność elektryczną nawet w środowiskach narażonych na silne wibracje.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Przełącznik XB5AD53 posiada certyfikację morską, co pozwala na jego stosowanie w instalacjach okrętowych i offshore. Zgodność z normami Typu 4X (NEMA) potwierdza jego odporność na korozję i trudne warunki atmosferyczne. Każdy element serii Harmony XB5 jest projektowany zgodnie z dyrektywami dotyczącymi aparatury niskiego napięcia, zapewniając bezpieczną eksploatację w systemach automatyki budynkowej i przemysłowej.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej odporności, przełącznik znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Odporność na mycie pod wysokim ciśnieniem (IP69K) sprawia, że jest idealny do maszyn wymagających częstej dezynfekcji.
• Maszyny przemysłowe: Doskonale sprawdza się jako element pulpitów sterowniczych w obrabiarkach, liniach montażowych i transporterach.
• Sektor morski: Wytrzymałość na zasolenie i wilgoć pozwala na montaż na panelach sterowniczych statków.
• Infrastruktura: Systemy sterowania oświetleniem, wentylacją czy bramami przemysłowymi.

Wskazówki Montażowe

Montaż przełącznika Schneider Electric XB5AD53 jest intuicyjny i szybki dzięki standardowej średnicy montażowej wynoszącej 22 mm. Aby zapewnić długowieczność urządzenia, należy przestrzegać poniższych zaleceń:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,5 mm zgodnie z normą, co zapewni stabilne osadzenie korpusu.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapobiec luzowaniu się przewodów pod wpływem drgań, jednocześnie nie uszkadzając gwintów.
• Modułowość: Dzięki systemowi zatrzaskowemu, wymiana bloków styków lub modyfikacja konfiguracji nie wymaga demontażu całego napędu z panelu.
• Orientacja: Należy zwrócić uwagę na poprawne ustawienie pokrętła względem osi pionowej, aby kierunki przełączania odpowiadały dokumentacji technicznej maszyny.

FAQ

1. Czy przełącznik posiada blokadę w pozycjach bocznych?
Nie, model XB5AD53 posiada mechanizm samopowrotu, co oznacza, że po puszczeniu pokrętła automatycznie wraca ono do pozycji środkowej.

2. Czy mogę dołożyć dodatkowe styki do tego modelu?
Tak, modułowa konstrukcja serii Harmony XB5 pozwala na rozbudowę o dodatkowe bloki styków pomocniczych, montowane zatrzaskowo na korpusie.

3. Czy plastikowa ramka jest odporna na oleje przemysłowe?
Tak, zastosowane tworzywo sztuczne zostało zaprojektowane z myślą o pracy w środowisku przemysłowym i wykazuje wysoką odporność na większość olejów, smarów oraz popularnych środków czyszczących.
