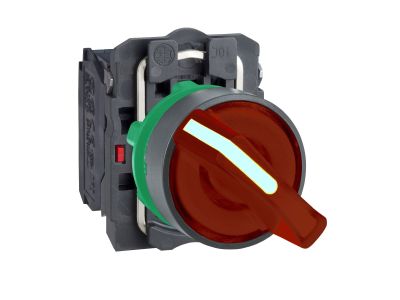

Przełącznik 2-pozycyjny czerwony LED 24V Harmony XB5 | XB5AK124B5 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 2-pozycyjny Schneider Electric Harmony XB5 (symbol XB5AK124B5) z czerwoną diodą LED 24 V, wyposażony w zestaw styków 1NO+1NC oraz zaciski śrubowe. Podwójnie izolowana plastikowa ramka zapewnia bezpieczeństwo i odporność na środki chemiczne. Montaż w standardowym otworze 22 mm ułatwia integrację z istniejącymi panelami sterowniczymi.

• Styki 1NO+1NC: uniwersalny układ umożliwia zarówno załączanie obwodów, jak i sygnalizację stanu, bez konieczności stosowania dodatkowych przekaźników.
• Mechanizm zatrzymania (stay put): przełącznik pozostaje w ustawionej pozycji, co eliminuje ryzyko przypadkowej zmiany trybu pracy.
• Wbudowana czerwona dioda LED 24 V: wyraźna sygnalizacja wizualna ułatwia odczyt stanu urządzenia nawet przy słabym oświetleniu otoczenia.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: odporność na pył, wodę (także strumienie pod wysokim ciśnieniem) i kurz, co pozwala stosować przełącznik w myjniach, przemyśle spożywczym i na zewnątrz.
• Szeroki zakres temperatur pracy od -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach klimatycznych – od mrozu po gorące hale produkcyjne.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów i posiada certyfikację CE. Deklarowane stopnie ochrony IP66, IP67, IP69 oraz IP69K potwierdzają odporność na wnikanie cząstek stałych i wilgoci. Dodatkowo przełącznik uzyskał certyfikację Typ 4X oraz certyfikację morską, co gwarantuje jego przydatność w aplikacjach o wysokich wymaganiach środowiskowych.

Zastosowanie

Dzięki wysokiej odporności na wilgoć, kurz i środki chemiczne przełącznik Harmony XB5 sprawdza się w trudnych warunkach przemysłowych oraz na zewnątrz budynków. Podświetlenie LED ułatwia pracę operatora, a mechanizm zatrzymania zapewnia stałe pozycjonowanie.

• Sterowanie maszynami w przemyśle spożywczym, myjniach ciśnieniowych i na statkach.
• Włączanie/wyłączanie obwodów sterowniczych w instalacjach automatyki budynkowej i przemysłowej.
• Sygnalizacja stanu pracy urządzeń (dioda LED) w trudno dostępnych lub słabo oświetlonych miejscach.
• Aplikacje wymagające odporności na częste mycie oraz kontakt z chemikaliami (zakłady chemiczne, rolnictwo).

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia w obwodzie. Przełącznik przeznaczony jest do montażu w otworze o średnicy 22 mm w panelu lub obudowie. W przypadku stosowania zacisków śrubowych należy dokręcać przewody momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego obciążenia. Przed pierwszym uruchomieniem sprawdzić poprawność okablowania i działanie diody LED.

FAQ

• Czy ten przełącznik jest podświetlany? Tak, wyposażono go we wbudowaną czerwoną diodę LED przystosowaną do napięcia 24 V (prąd stały lub zmienny – zgodnie z danymi katalogowymi). Dioda świeci w momencie załączenia przełącznika w odpowiednią pozycję.
• Jaki stopień ochrony ma ten model? Deklarowane IP66, IP67, IP69 oraz IP69K oznaczają pełną ochronę przed pyłem i wodą (również strumieniami pod wysokim ciśnieniem i temperaturą). Dodatkowo spełnia wymogi Typ 4X (odporność korozyjna).
• Jak działa mechanizm zatrzymania? Przełącznik ma dwa stabilne położenia – po przekręceniu pozostaje w wybranej pozycji aż do ręcznej zmiany. Jest to tzw. stay put (nie powraca samoczynnie), co zapewnia jednoznaczne ustawienie trybu pracy i zapobiega przypadkowym przestawieniom.
