Przełącznik 2-pozycyjny czarny bez podśw. piórko krótkie 60st. stabilny NO+NC okrągły Harmony XB6 | XB6AD225B Schneider Electric

Opis i Kluczowe Cechy

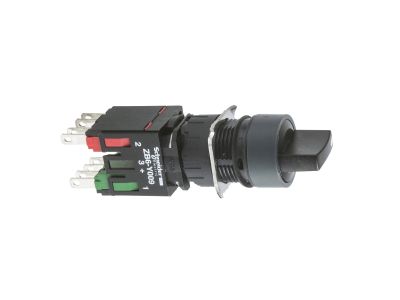

Przełącznik 2-pozycyjny z serii Harmony XB6, symbol XB6AD225B, to kompaktowy element sterowniczy z jednym zestawem styków normalnie otwartym (NO) i jednym normalnie zamkniętym (NC). Czarny korpus oraz krótkie piórko o kącie obrotu 60° zapewniają ergonomiczną i wyraźną zmianę pozycji. Stabilna konstrukcja (zatrzask mechaniczny) gwarantuje utrzymanie wybranego stanu bez ryzyka przypadkowego przełączenia. Przeznaczony do montażu w panelach sterowniczych (otwór 22 mm).

• Styki NO+NC: Umożliwiają jednoczesne załączanie jednego obwodu i rozłączanie drugiego – idealne do przełączania trybów pracy maszyn lub wyboru funkcji w układach sterowania.
• Krótkie piórko 60°: Ergonomiczna dźwignia o małym skoku pozwala na szybką i pewną zmianę pozycji, co oszczędza czas operatora.
• Stabilna (zatrzaskowa) konstrukcja: Każda z dwóch pozycji jest mechanicznie blokowana – nie wymaga ciągłego przyciskania, co zwiększa komfort obsługi.
• Czarny kolor obudowy: Uniwersalny wygląd pasujący do większości paneli operatorskich i szaf sterowniczych.
• Seria Harmony XB6: Sprawdzona w automatyce przemysłowej, zapewnia niezawodność i zgodność z wymaganiami środowiskowymi typowymi dla obiektów produkcyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Zastosowane materiały i wykonanie odpowiadają standardom stosowanym w aparaturze sterowniczej niskiego napięcia.

Zastosowanie

Przełącznik 2-pozycyjny XB6AD225B znajduje zastosowanie w układach sterowania maszynami i urządzeniami, gdzie wymagana jest zmiana trybu pracy lub wybór funkcji.

• Sterowanie maszynami przemysłowymi – przełączanie między trybem automatycznym a ręcznym.
• Automatyka budynkowa – wybór trybów oświetlenia, rolet, czy systemów HVAC.
• Panele operatorskie i pulpity sterownicze – sygnalizacja stanu lub przełączanie obwodów pomocniczych.
• Tworzenie sekwencji start/stop w układach przekaźnikowych i PLC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przełącznik przeznaczony jest do montażu w otworze panelu o średnicy 22 mm (nie montować na szynie DIN). Elementy złączne dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia obwodu sterowania – typowo w instalacjach sterowniczych stosuje się przekroje 0,5–1,5 mm². Po montażu sprawdzić poprawność działania styków.

FAQ

• Czy przełącznik jest podświetlany? Nie, model XB6AD225B nie posiada wbudowanego podświetlenia. Pozycję przełącznika można odczytać wizualnie po położeniu piórka.
• Jaki jest tryb pracy styków – chwilowy czy stabilny? Styki są stabilne (zatrzaskowe). Przełącznik pozostaje w ustawionej pozycji do momentu ręcznej zmiany, co zapewnia ciągłość połączenia w wybranym stanie.
• Czy można go zamontować na szynie DIN TH35? Nie, jest to przełącznik okrągły przeznaczony do montażu w panelu (otwór 22 mm). Nie jest przystosowany do szyny DIN.
