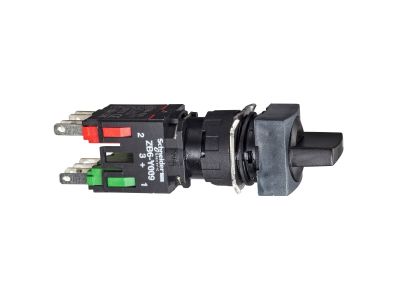

Przełącznik 2-pozycyjny czarny bez podśw. piórko krótkie 60st. stabilny NO+NC kwadratowy Harmony XB6 | XB6CD225B Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 2-pozycyjny z serii Harmony XB6 firmy Schneider Electric (symbol XB6CD225B) to kompaktowy element sterowniczy w kwadratowej, czarnej obudowie. Wyposażony w piórko krótkie z kątem wychylenia 60° oraz zestyk NO+NC, umożliwia stabilne (utrzymujące pozycję) wybieranie jednego z dwóch stanów pracy. Brak podświetlenia eliminuje konieczność dodatkowego zasilania i upraszcza instalację w aplikacjach, gdzie sygnalizacja świetlna nie jest wymagana.

• Styki NO+NC (Normalnie Otwarty + Normalnie Zamknięty): Umożliwiają realizację zarówno załączania, jak i rozłączania obwodów sterowniczych w jednym przełączniku, co zwiększa elastyczność okablowania.
• 2-pozycyjny, stabilny (utrzymujący wybraną pozycję): Przełącznik pozostaje w ustawionym położeniu bez konieczności ciągłego przytrzymywania – idealny do wyboru trybu pracy lub funkcji.
• Piórko krótkie, kąt wychylenia 60°: Ergonomiczna dźwignia zapewnia wyraźne wyczucie przełączenia, a ograniczony skok ułatwia obsługę w ciasnych panelach.
• Kwadratowa obudowa, kolor czarny: Design dopasowany do standardowych otworów montażowych (φ22), nadający się do estetycznej zabudowy w szafach sterowniczych i pulpitach.
• Seria Harmony XB6: Sprawdzona rodzina aparatury sterowniczej Schneider Electric, gwarantująca niezawodność i łatwość integracji z innymi komponentami automatyki.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi i europejskimi dotyczącymi aparatury sterowniczej oraz posiada certyfikat CE. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik XB6CD225B znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne, dwustanowe sterowanie bez sygnalizacji świetlnej. Sprawdzi się w obwodach sterowniczych niskiego napięcia oraz w automatyce budynkowej i przemysłowej.

• Wybieranie trybów pracy urządzeń (np. ręczny/automatyczny, dzień/noc).
• Przełączanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Ręczne załączanie i wyłączanie obwodów sygnalizacji (bez sygnalizacji świetlnej).
• Sterowanie prostymi procesami w rozdzielnicach i pulpitach operatorskich.

Wskazówki Montażowe

Montaż i podłączenie przełącznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w otworze panelowym o średnicy 22 mm, mocując za pomocą dostarczonej nakrętki. Podłączenie przewodów wykonaj zgodnie z dokumentacją techniczną producenta, zwracając uwagę na odpowiedni przekrój i moment dokręcania śrub zaciskowych. Nie przekraczaj wartości znamionowych – w razie wątpliwości skonsultuj się z projektantem instalacji.

FAQ

• Czy przełącznik jest podświetlany? Nie, model XB6CD225B nie posiada podświetlenia. Przełącznik przeznaczony jest do aplikacji, w których sygnalizacja świetlna nie jest wymagana.
• Jakie styki posiada przełącznik? Wyposażony jest w jeden zestyk NO (normalnie otwarty) i jeden zestyk NC (normalnie zamknięty), co pozwala na realizację funkcji zwierania i rozwierania w jednym urządzeniu.
• Jaki jest kąt wychylenia dźwigni? Dźwignia (piórko) przełącznika wychyla się o 60° w dwóch stabilnych położeniach. Dźwignia nie powraca samoczynnie – pozostaje w ustawionej pozycji.
