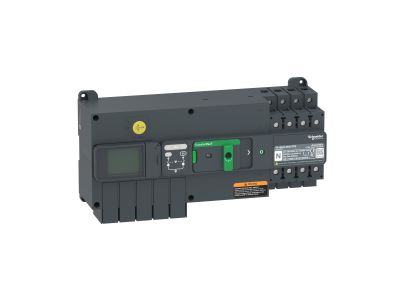

Przełączanie zasilania TransferPacT, opcja komunikacji, 100A, 400V, 4P, LCD, rozmiar 100A | TA10D4L1004TPE Schneider Electric

Opis i Kluczowe Cechy

Przełączanie zasilania TransferPacT to zaawansowany rozłącznikowy układ przełączania zasilania niskiego napięcia o prądzie znamionowym 100A i napięciu roboczym 400VAC. Cztero-biegunowa wersja z wyświetlaczem LCD na panelu przednim umożliwia wizualizację stanu pracy, alarmów oraz parametryzację za pomocą przycisku. Rozwiązanie dedykowane do krytycznych systemów zasilania, gdzie niezawodność i szybka identyfikacja stanów awaryjnych są kluczowe.

• Prąd znamionowy 100A przy 60°C: Pewne przenoszenie obciążeń w instalacjach wymagających wysokiej mocy, np. systemy przeciwpożarowe lub wentylacja oddymiająca.
• Napięcie robocze 400VAC, 50/60Hz: Kompatybilny z sieciami trójfazowymi powszechnymi w instalacjach przemysłowych i budynkowych.
• Wyświetlacz LCD z funkcją alarmową: Szybka identyfikacja stanów pracy, awarii lub konieczności interwencji serwisowej – minimalizuje czas przestoju.
• Trzy układy styków sygnalizacyjnych: Umożliwiają zewnętrzne monitorowanie stanu przełącznika (np. sygnalizacja awarii do systemu BMS).
• Montaż na szynie DIN lub płycie montażowej: Elastyczność instalacji w rozdzielnicach modułowych lub szafach przemysłowych.

Zgodność z Normami

Urządzenie spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania zasilania. Posiada certyfykację CE, CB oraz CCC, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Przełączanie zasilania TransferPacT przeznaczone jest do krytycznych systemów wymagających niezawodnego zasilania awaryjnego i szybkiej identyfikacji stanów pracy.

• Systemy przeciwpożarowe i wentylacja oddymiająca – zapewnienie ciągłości zasilania w sytuacjach awaryjnych.
• Pompy tryskaczowe – nieprzerwane działanie w przypadku pożaru.
• Oświetlenie awaryjne – automatyczne przełączenie na zasilanie rezerwowe.
• Zasilanie krytycznych urządzeń przemysłowych – np. w centrach danych lub liniach produkcyjnych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy instalować w suchym, wolnym od kurzu miejscu, z dala od źródeł ciepła. Przed montażem należy upewnić się, że napięcie w obwodzie zostało odłączone. Przełącznik montować na szynie DIN lub sztywnej płycie montażowej, zachowując minimalne odstępy od innych modułów dla zapewnienia odpowiedniej wentylacji. Po zainstalowaniu należy przeprowadzić testy funkcjonalne i wizualizację stanu pracy na wyświetlaczu LCD.

FAQ

• Czy przełącznik TransferPacT wymaga dodatkowego zasilania sterującego? Urządzenie jest zasilane z głównego obwodu 400VAC – nie wymaga dodatkowego napięcia sterującego.
• Jakie są dostępne opcje komunikacji z systemem nadrzędnym? Standardowo wyposażony w trzy styki sygnalizacyjne, które mogą być wykorzystane do przesyłania stanów awaryjnych lub potwierdzeń pracy do systemu BMS (Building Management System) lub PLC.
• Czy urządzenie można stosować w instalacjach trójfazowych z uziemieniem? Tak – cztero-biegunowa konstrukcacja (4P) umożliwia zastosowanie w układach z uziemieniem, zapewniając pełną separację faz.
