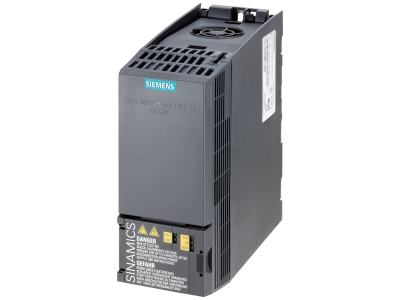

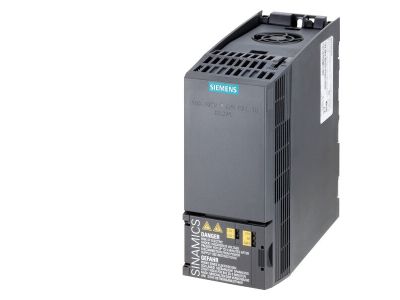

Przekształtnik 2,2KW z 150% przeciążeniem dla 3 sek 3AC380-480V +10/-20% 47-63HZ zintegrowany filtr | 6SL3210-1KE15-8AF2 Siemens

Alternatywny kod produktu: 6SL32101KE158AF2

Opis i Kluczowe Cechy

Przekształtnik mocy Siemens SINAMICS o mocy 2,2 kW z możliwością 150% przeciążenia przez 3 sekundy umożliwia bezpieczne pokonanie momentów rozruchowych bez konieczności przewymiarowania napędu. Zasilany napięciem trójfazowym 380–480 V AC (+10%/-20%, 47–63 Hz) z wbudowanym filtrem EMC, zapewnia stabilną pracę w trudnych warunkach sieciowych. Wyposażony w bezpieczny moment wyłączony (STO) oraz interfejs PROFINET PN, pozwala na łatwą integrację z systemami sterowania. Kompaktowy rozmiar FSAA (173×73×178 mm, H×W×D) i stopień ochrony IP20 / UL Open ułatwiają zabudowę w szafach sterowniczych. Wymaga zewnętrznego zasilania 24 V DC.

• Moc znamionowa 2,2 kW z przeciążeniem 150% przez 3 s: umożliwia dynamiczny rozruch i pracę z przeciążeniem bez ryzyka wyłączenia, optymalizując koszty napędu.
• Zakres napięcia zasilania 3AC 380–480 V (+10%/-20%, 47–63 Hz): gwarantuje kompatybilność z typowymi sieciami przemysłowymi w Europie, zapewniając stabilną pracę przy wahaniach napięcia.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej bez dodatkowych komponentów.
• Interfejs wejść/wyjść: 6 wejść cyfrowych (DI), 2 wyjścia cyfrowe (DO), 1 wejście analogowe (AI), 1 wyjście analogowe (AO): zapewnia elastyczne sterowanie i sygnalizację, obsługując różne konfiguracje aplikacji.
• Bezpieczny moment wyłączony (STO) zintegrowany: umożliwia bezpieczne zatrzymanie napędu w trybie awaryjnym, spełniając wymogi norm bezpieczeństwa maszyn.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich oraz posiada certyfikat CE. Przeznaczony do pracy w obwodach kategorii III zgodnie z normami bezpieczeństwa. Stopień ochrony IP20 potwierdza ochronę przed ciałami stałymi o średnicy powyżej 12 mm, a oznaczenie UL Open dopuszcza stosowanie w otwartej przestrzeni zgodnie z wymogami UL.

Zastosowanie

Przekształtnik Siemens SINAMICS dedykowany jest do precyzyjnego sterowania prędkością i momentem obrotowym silników asynchronicznych w aplikacjach przemysłowych. Sprawdza się w automatyce budynkowej, maszynach produkcyjnych oraz systemach transportu.

• Sterowanie prędkością pomp, wentylatorów i sprężarek w instalacjach HVAC.
• Napędy przenośników, podajników i innych urządzeń transportu bliskiego w liniach produkcyjnych.
• Precyzyjne pozycjonowanie w maszynach pakujących i obróbczych.
• Integracja z nadrzędnymi systemami sterowania przez PROFINET z wykorzystaniem bezpiecznego zatrzymania STO.

Wskazówki Montażowe

Montaż i podłączenie przekształtnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie należy zamontować na płycie montażowej lub szynie nośnej zgodnie z dokumentacją producenta. Przewody zasilające i sterownicze dobrać do prądu znamionowego przekształtnika (nie podano – należy kierować się danymi z tabliczki znamionowej). Moment dokręcania zacisków oraz przekrój przewodów muszą być zgodne z instrukcją Siemens. Należy zapewnić odpowiednią wentylację, zachowując odstępy od sąsiednich urządzeń. Zewnętrzne zasilanie 24 V DC podłączyć zgodnie ze schematem, pamiętając o właściwej polaryzacji.

FAQ

• Czy przekształtnik ma wbudowany filtr EMC? Tak, urządzenie jest wyposażone w zintegrowany filtr przeciwdziałający zakłóceniom elektromagnetycznym, co ułatwia spełnienie wymogów EMC bez dodatkowych komponentów zewnętrznych.
• Jaki stopień ochrony – czy można go montować w suchym pomieszczeniu? Przekształtnik posiada stopień ochrony IP20 / UL Open, co oznacza ochronę przed ciałami stałymi większymi niż 12 mm. Nie jest chroniony przed wilgocią, dlatego należy go instalować w suchych, czystych warunkach (np. w szafie sterowniczej).
• Czy wymaga zewnętrznego zasilania 24 V DC? Tak, do prawidłowej pracy elektroniki sterującej wymagane jest zewnętrzne źródło napięcia stałego 24 V DC. Należy podłączyć je zgodnie z dokumentacją, zachowując polaryzację.
