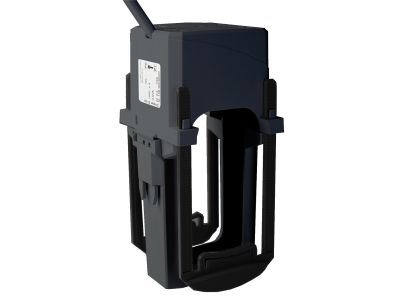

Przekładnik z otwieranym rdzeniem 800/5A 2,5VA klasa 0,5, Power Logic | METSECT5HM080 Schneider Electric

Opis i Kluczowe Cechy

Power Logic METSECT5HM080 to przekładnik prądowy z otwieranym rdzeniem o prądzie znamionowym pierwotnym 800 A i wtórnym 5 A, mocy 2,5 VA, klasie dokładności 0.5 oraz otworze o wymiarach 42,4 x 85 mm. Konstrukcja z otwieranym rdzeniem ułatwia montaż na istniejących kablach bez ich demontażu, a parametry pomiarowe gwarantują precyzyjne odwzorowanie prądu w obwodzie pierwotnym.

• Prąd znamionowy 800 A / 5 A: Umożliwia dokładny pomiar dużych prądów w instalacjach przemysłowych i rozdzielnicach głównych, zapewniając bezpieczną transformację sygnału dla układów pomiarowych.
• Klasa dokładności 0.5: Gwarantuje niski błąd pomiaru (0,5% wartości mierzonej) – idealna do zastosowań rozliczeniowych i monitorowania energii.
• Moc znamionowa 2,5 VA: Zapewnia wystarczający zapas mocy dla standardowych liczników energii i mierników panelowych, eliminując ryzyko przeciążenia obwodu wtórnego.
• Otwierany rdzeń o otworze 42,4 x 85 mm: Pozwala na szybki montaż na kablach o dużym przekroju bez odłączania przewodu – oszczędza czas i miejsce w trakcie modernizacji lub rozbudowy instalacji.
• Przekładnik z otwieranym rdzeniem: Ułatwia instalację w trudno dostępnych miejscach, gdzie nie ma możliwości przeciągnięcia przewodu przez zamknięty rdzeń.

Zgodność z Normami

Przekładnik METSECT5HM080 firmy Power Logic został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Producent gwarantuje zgodność z wymaganiami bezpieczeństwa i dokładności pomiarowej.

Zastosowanie

Przekładnik prądowy z otwieranym rdzeniem METSECT5HM080 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w instalacjach niskiego napięcia.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Monitorowanie zużycia energii w systemach zarządzania energią (BMS/EMS).
• Współpraca z licznikami energii elektrycznej (analogowymi i cyfrowymi) jako przekładnik pomiarowy.
• Instalacje w istniejących kablach bez potrzeby demontażu – idealny do modernizacji i rozbudowy.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekładnik należy zamocować na kablu poprzez otwarcie rdzenia, umieszczenie przewodu w otworze (maksymalne wymiary otworu 42,4 x 85 mm) i zamknięcie rdzenia – upewnić się, że jest całkowicie domknięty. Połączenia wtórne (S1, S2) podłączyć zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu wtórnego 5 A. Nie przekraczać dopuszczalnych parametrów obciążenia.

FAQ

• Czy przekładnik można zamontować na szynie DIN? Nie, jest to przekładnik z otwieranym rdzeniem przeznaczony do montażu bezpośrednio na kablu. Nie posiada mechanizmu do montażu na szynie TH35.
• Jaki jest stopień ochrony IP? Dane techniczne nie zawierają informacji o stopniu ochrony IP. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20, jednak w konkretnych warunkach należy sprawdzić zalecenia producenta w pełnej karcie katalogowej.
• Czy przekładnik nadaje się do współpracy z cyfrowymi licznikami energii? Tak, standardowy prąd wtórny 5 A oraz moc 2,5 VA są zgodne z wymaganiami większości liczników cyfrowych. Klasa dokładności 0.5 zapewnia dokładność wymaganą w pomiarach rozliczeniowych i monitoringowych.
