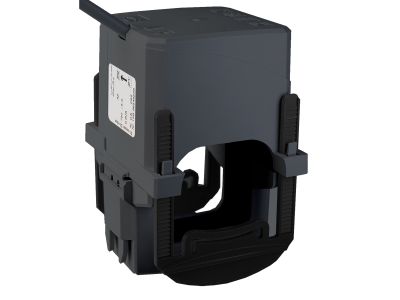

Przekładnik z otwieranym rdzeniem 800/5A 2,5VA klasa 0,5, Power Logic | METSECT5HJ080 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic o symbolu METSECT5HJ080 to urządzenie przeznaczone do pomiarów prądu w liniach o prądzie znamionowym pierwotnym 800 A i prądzie wtórnym 5 A. Dzięki mocy 2,5 VA oraz klasie dokładności 0.5 zapewnia precyzyjny i stabilny pomiar, przy jednoczesnym uproszczeniu montażu dzięki możliwości obejścia kabla bez konieczności jego przerywania. Maksymalna średnica zewnętrzna kabla wynosi 42,4 mm, co umożliwia stosowanie w większości standardowych instalacji.

• Prąd pierwotny 800 A / wtórny 5 A: Umożliwia bezpieczne i dokładne monitorowanie obwodów o dużym obciążeniu, przetwarzając prąd pierwotny na bezpieczny sygnał wtórny dla mierników i przekaźników.
• Klasa dokładności 0.5: Gwarantuje pomiar z minimalnym błędem, co jest kluczowe dla rozliczeń energii i ochrony przeciwprzeciążeniowej.
• Moc 2,5 VA: Wystarczająca do współpracy z większością standardowych liczników i urządzeń pomiarowych, bez ryzyka przeciążenia.
• Otwierany rdzeń: Pozwala na szybki montaż bez przerywania obwodu, co skraca czas instalacji i unika kosztownych wyłączeń.
• Maksymalna średnica kabla 42,4 mm: Kompatybilny z grubymi przewodami stosowanymi w rozdzielnicach głównych i przyłączach.

Zgodność z Normami

Przekładnik Power Logic METSECT5HJ080 spełnia wymagania obowiązujących norm europejskich dotyczących przekładników prądowych. Urządzenie posiada oznaczenie CE, potwierdzające zgodność z odpowiednimi dyrektywami UE. Produkt dedykowany do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki swojej konstrukcji i parametrom, przekładnik sprawdza się w wielu miejscach systemu elektroenergetycznego, szczególnie tam gdzie wymagana jest wysoka dokładność i łatwy montaż.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach – monitoring obciążeń linii zasilających.
• Współpraca z licznikami energii elektrycznej – rozliczanie zużycia w budynkach przemysłowych i komercyjnych.
• Zasilanie przekaźników ochronnych i sterowników PLC – sygnalizacja przeciążeń i zwarć.
• Modernizacja istniejących instalacji – montaż na istniejących kablach bez przerywania obwodu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że obwód jest odłączony od napięcia. Przekładnik zakłada się na kabel o maksymalnej średnicy zewnętrznej 42,4 mm, po uprzednim otwarciu rdzenia. Należy upewnić się, że rdzeń całkowicie się domyka – brak szczeliny powietrznej. Zaciski wtórne (S1, S2) wymagają podłączenia przewodów o przekroju dostosowanym do prądu wtórnego i mocy 2,5 VA (zalecany min. 2,5 mm²). Nie dopuszcza się pracy przekładnika z rozwartym uzwojeniem wtórnym – grozi to przepięciami i uszkodzeniem.

FAQ

• Czy przekładnik można montować na szynie DIN? Nie – jest to przekładnik z otwieranym rdzeniem przeznaczony bezpośrednio do obejmowania kabla. Nie posiada uchwytu do szyny TH35.
• Jaką maksymalną średnicę kabla obsłuży przekładnik? Maksymalna średnica zewnętrzna kabla wynosi 42,4 mm. Dla kabli o większej średnicy należy dobrać inny model.
• Co oznacza klasa dokładności 0.5? Oznacza dopuszczalny błąd pomiaru prądu wynoszący ±0,5% wartości rzeczywistej – odpowiedni dla celów pomiarowych i rozliczeniowych w standardowych instalacjach.
