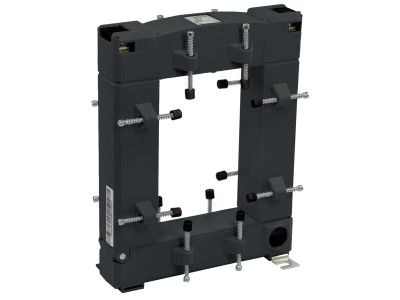

Przekładnik z otwieranym rdzeniem 800/5A 2,5VA klasa 0,5, Power Logic | METSECT5GG080 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GG080 o przekładni 800/5 A i mocy 2,5 VA w klasie dokładności 0,5. Przeznaczony do pomiaru prądu w szynach zbiorczych, z otworem 85 x 125 mm umożliwiającym łatwy montaż bez odłączania przewodów. Kompatybilny z prętem o wymiarach 80 x 120 mm. Idealne rozwiązanie do systemów monitorowania energii i automatyki.

• Przekładnia 800/5 A: Umożliwia bezpieczne pomiary dużych prądów linii, redukując je do poziomu bezpiecznego dla układów pomiarowych i sterujących.
• Klasa dokładności 0,5: Gwarantuje wysoką precyzję pomiarów wymaganą w rozliczeniach energii oraz analizie jakości zasilania.
• Moc 2,5 VA: Zapewnia wystarczający zapas obciążenia do współpracy z licznikami energii, przekaźnikami i analizatorami sieci.
• Otwierany rdzeń (split-core): Umożliwia montaż bez demontażu szyny lub kabla – oszczędność czasu i kosztów instalacji.
• Otwór 85 x 125 mm / kompatybilność z prętem 80 x 120 mm: Pasuje do typowych szyn zbiorczych i grubych przewodów stosowanych w rozdzielnicach przemysłowych.

Zgodność z Normami

Przekładnik Power Logic METSECT5GG080 spełnia wymagania europejskich norm dotyczących transformatorów pomiarowych i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu przemiennego w instalacjach niskiego i średniego napięcia, szczególnie w systemach monitorowania energii oraz automatyce budynkowej i przemysłowej.

• Monitowanie obciążenia w głównych rozdzielnicach przemysłowych i komercyjnych.
• Współpraca z licznikami energii elektrycznej w systemach podlicznikowych i rozliczeniowych.
• Sygnalizacja przeciążeń i sterowanie odłączaniem odbiorników poprzez przekaźniki pomiarowe.
• Integracja z systemami BMS (Building Management System) oraz układami PLC w automatyce.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie pierwotnym. Przekładnik mocuje się na szynie zbiorczej lub pręcie miedzianym mieszczącym się w otworze 85 x 125 mm. Przewody strony wtórnej należy dobierać o przekroju dostosowanym do prądu 5 A oraz mocy 2,5 VA. Podczas dokręcania elementów mocujących przestrzegać wartości momentu podanych w dokumentacji producenta. Przed pierwszym uruchomieniem uziemić uzwojenie wtórne zgodnie z zasadami bezpieczeństwa.

FAQ

• Czy przekładnik można montować bez odłączania przewodów szyny? Tak, dzięki otwieranemu rdzeniowi (split-core) montaż odbywa się poprzez rozwarcie rdzenia i założenie go na szynę zbiorczą bez konieczności demontażu połączeń.
• Co oznacza klasa dokładności 0,5 w praktyce? Oznacza błąd pomiaru prądu nieprzekraczający 0,5% wartości rzeczywistej w zakresie znamionowym – jest to standardowa klasa dla układów pomiarowych półpośrednich i rozliczeniowych.
• Jaka jest maksymalna obciążalność strony wtórnej? Maksymalna moc obciążenia wynosi 2,5 VA przy prądzie wtórnym 5 A – należy dobrać przewody i urządzenia pomiarowe tak, aby nie przekroczyć tej wartości.
