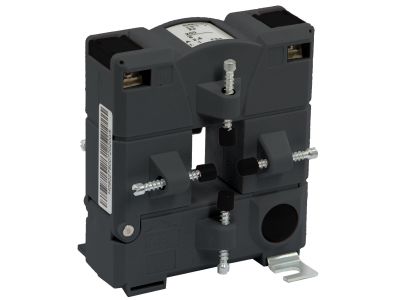

Przekładnik z otwieranym rdzeniem 800/5A 2,5VA klasa 0,5, Power Logic | METSECT5GD080 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem METSECT5GD080 firmy Power Logic to uniwersalne rozwiązanie do pomiarów prądu w instalacjach elektroenergetycznych. Oferuje prąd pierwotny 800 A oraz wtórny 5 A, co umożliwia precyzyjne odwzorowanie obciążenia linii w systemach pomiarowych i automatyce. Dzięki mocy 2,5 VA i klasie dokładności 0,5 zapewnia wiarygodne dane dla układów rozliczeniowych i monitoringu. Otwór 55 mm x 85 mm oraz kompatybilność z prętem 50 mm x 80 mm ułatwiają montaż na szynach zbiorczych i przewodach o dużym przekroju.

• Prąd pierwotny 800 A / wtórny 5 A: Umożliwia bezpieczne odseparowanie i przetworzenie wysokiego prądu na poziom pomiarowy, co pozwala na bezpośrednie podłączenie do liczników, przekaźników lub PLC bez ryzyka przeciążenia urządzeń pomiarowych.
• Klasa dokładności 0,5: Gwarantuje niski błąd pomiaru (do 0,5%) – kluczowy w rozliczeniach energii oraz w systemach wymagających precyzyjnego bilansowania obciążeń.
• Moc znamionowa 2,5 VA: Zapewnia wystarczający zapas napięciowy dla standardowych liczników i przekaźników, nawet przy długich przewodach połączeniowych.
• Otwór 55 x 85 mm (kompatybilny z prętem 50 x 80 mm): Ułatwia szybki montaż na szynach zbiorczych, kablach lub przewodach o dużym przekroju bez konieczności demontażu linii – przekładnik z otwieranym rdzeniem można założyć bez przerywania obwodu pierwotnego.
• Kompaktowa budowa z otwieranym rdzeniem: Skraca czas instalacji i konserwacji – nie wymaga odłączania przewodów, co zwiększa bezpieczeństwo i efektywność prac.

Zgodność z Normami

Przekładnik METSECT5GD080 został zaprojektowany zgodnie z europejskimi standardami i posiada certyfikat CE. Spełnia wymagania dla urządzeń pomiarowych stosowanych w systemach rozliczeniowych i automatyce przemysłowej. Dokładność pomiaru jest zgodna z klasą 0,5 według międzynarodowych norm dla przekładników prądowych.

Zastosowanie

Przekładnik prądowy z otwieranym rdzeniem znajduje zastosowanie w układach pomiaru energii elektrycznej, monitoringu sieci oraz sterowania. Sprawdza się w rozdzielnicach głównych i podrozdzielniach zarówno w obiektach przemysłowych, jak i komercyjnych.

• Pomiar zużycia energii w systemach bilansowania i rozliczeń (liczniki energii, systemy BMS/EMS).
• Monitorowanie obciążenia transformatorów, silników i innych odbiorników – ochrona przed przeciążeniem i wykrywanie asymetrii faz.
• Sygnalizacja i sterowanie – podłączenie do przekaźników nadprądowych, styczników lub wejść analogowych sterowników PLC.
• Automatyka budynkowa – integracja z systemami zarządzania energią (EMS) oraz panelami wizualizacji i rejestracji danych.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, na który zakładany jest przekładnik. Urządzenie mocuje się na szynie zbiorczej lub kablu poprzez otwarcie rdzenia i zamknięcie go na przewodzie (bez konieczności przerywania obwodu pierwotnego). Upewnij się, że przewód jest w pełni objęty przez otwór rdzenia. Przewody wtórne podłączaj zgodnie z oznaczeniami biegunowości (S1, S2) do zacisków pomiarowych. Przekrój przewodów wtórnych dobierz do maksymalnego obciążenia (2,5 VA) z uwzględnieniem spadku napięcia na długości połączenia. Podczas pracy obwód wtórny nie może być rozwarty – przed odłączeniem urządzeń pomiarowych należy zewrzeć zaciski wtórne.

FAQ

• Co oznacza klasa dokładności 0,5? Klasa 0,5 oznacza, że błąd pomiaru prądu wtórnego względem pierwotnego nie przekracza ±0,5% w zakresie od 20% do 120% prądu znamionowego. Jest to wysoka dokładność, odpowiednia do rozliczeń energii i precyzyjnego monitoringu.
• Jaką moc (obciążalność) ma ten przekładnik? Maksymalna moc obciążenia strony wtórnej wynosi 2,5 VA. Oznacza to, że do zacisków wtórnych można podłączyć urządzenia pomiarowe o łącznym poborze mocy do 2,5 VA (np. licznik, miernik czy przekaźnik) bez utraty dokładności.
• Jakie wymiary ma otwór przekładnika? Otwór ma średnicę prostokątną 55 mm x 85 mm, co umożliwia montaż na szynach zbiorczych lub kablach o szerokości do 55 mm i wysokości do 85 mm. Dodatkowo jest kompatybilny z prętem o wymiarach 50 mm x 80 mm.
