Przekładnik z otwieranym rdzeniem 750/5A 2,5VA klasa 0,5, Power Logic | METSECT5HM075 Schneider Electric

Opis i Kluczowe Cechy

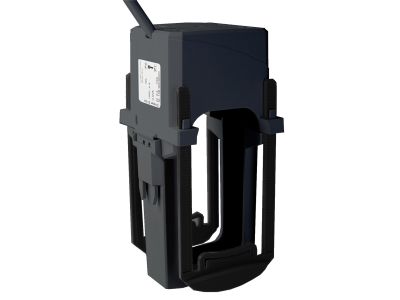

Przekładnik prądowy z otwieranym rdzeniem Power Logic o symbolu METSECT5HM075 przeznaczony jest do pomiaru prądu w kablach bez konieczności przerywania obwodu. Jego prąd znamionowy pierwotny wynosi 750 A, a wtórny 5 A, co przy mocy 2,5 VA i klasie dokładności 0.5 gwarantuje precyzyjne odwzorowanie prądu linii. Otwór prostokątny o wymiarach 42,4 mm x 85 mm umożliwia łatwy montaż na kablach o dużych przekrojach.

• Otwierany rdzeń: możliwość montażu na istniejącym kablu bez demontażu i odłączania zasilania – oszczędność czasu i minimalizacja przestojów.
• Prąd pierwotny 750 A / wtórny 5 A: uniwersalne przełożenie umożliwiające podłączenie do standardowych liczników, mierników i przekaźników zabezpieczeniowych.
• Klasa dokładności 0.5: wysoka precyzja pomiaru, wymagana przy rozliczeniach energii i monitoringu obciążenia w instalacjach przemysłowych.
• Moc 2,5 VA: odpowiednia do zasilania większości mierników tablicowych i liczników energii bez ryzyka przeciążenia obwodu wtórnego.
• Otwór 42,4 mm x 85 mm: dopasowany do kabli o dużym przekroju (np. magistrale energetyczne) – łatwy i szybki montaż.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada certyfikat CE. Spełnia wymagania stawiane urządzeniom pomiarowym stosowanym w sieciach niskiego napięcia.

Zastosowanie

Przekładnik METSECT5HM075 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne pomiarowanie prądu przemiennego w instalacjach elektrycznych, szczególnie w systemach rozliczeniowych i automatyce.

• Pomiar energii elektrycznej w rozdzielnicach głównych i podlicznikach – klasa 0.5 zapewnia wiarygodne dane do fakturowania.
• Monitoring obciążenia linii kablowych w zakładach przemysłowych, centrach danych i budynkach komercyjnych.
• Współpraca z licznikami energii, miernikami parametrów sieci oraz przekaźnikami zabezpieczeniowymi (np. przeciążeniowymi, ziemnozwarciowymi).
• Diagnostyka i analiza jakości energii w systemach zarządzania energią (EMS) – szybki montaż bez przerywania ciągłości obwodu.

Wskazówki Montażowe

Montaż i podłączenie przekładnika powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od kontrolowanego obwodu pierwotnego oraz uziemij wszystkie elementy. Przekładnik zakłada się na kabel po uprzednim otwarciu rdzenia; upewnij się, że kabel jest równomiernie wycentrowany w otworze. Przewody wtórne (S1/S2) należy dobrać o przekroju nie mniejszym niż 1,5 mm² i zabezpieczyć przed przypadkowym rozwarciem (niebezpieczeństwo wysokiego napięcia w obwodzie wtórnym). Zaciski śrubowe dokręć momentem zalecanym przez producenta – szczegóły znajdziesz w dokumentacji technicznej.

FAQ

• Czy przekładnik można montować na kablu pod napięciem? Mimo że otwierany rdzeń umożliwia montaż bez demontażu kabla, zawsze należy odłączyć napięcie po stronie pierwotnej i wtórnej dla bezpieczeństwa personelu. Nigdy nie zakładaj ani nie zdejmuj przekładnika na obwodzie pod napięciem.
• Jaka jest dokładność pomiaru w klasie 0.5? Klasa 0.5 oznacza, że błąd wskazań prądu wtórnego nie przekracza ±0,5% wartości rzeczywistej w zakresie od 10% do 120% prądu znamionowego pierwotnego. Jest to wystarczające dla większości zastosowań rozliczeniowych i przemysłowych.
• Czy przekładnik nadaje się do pomiaru prądu stałego? Nie, jest to przekładnik prądu przemiennego przeznaczony do pracy z częstotliwością 50/60 Hz. Nie stosuj go w obwodach DC.
