Przekładnik z otwieranym rdzeniem 750/5A 2,5VA klasa 0,5, Power Logic | METSECT5HJ075 Schneider Electric

Opis i Kluczowe Cechy

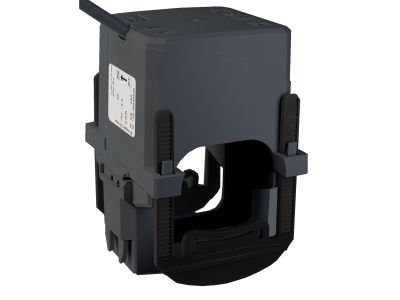

Przekładnik prądowy z otwieranym rdzeniem Power Logic (symbol METSECT5HJ075) o przekładni 750/5 A, mocy 2,5 VA i klasie dokładności 0.5. Zaprojektowany do precyzyjnego pomiaru prądu w instalacjach niskiego napięcia bez konieczności przerywania obwodu. Umożliwia objęcie kabla o maksymalnej średnicy zewnętrznej 42,4 mm, co czyni go uniwersalnym narzędziem w rozdzielnicach i szafach sterowniczych.

• Przekładnia 750/5 A: dostosowana do obwodów o znacznym obciążeniu – umożliwia bezpieczne i dokładne odczytanie prądu pierwotnego przez standardowe urządzenia pomiarowe (liczniki, mierniki, przekaźniki).
• Klasa dokładności 0.5: gwarantuje minimalny błąd pomiaru – kluczowa w zastosowaniach rozliczeniowych i monitoringu energii.
• Moc znamionowa 2,5 VA: zapewnia stabilną pracę obwodu wtórnego bez ryzyka nasycenia rdzenia przy typowych obciążeniach.
• Otwierany rdzeń (split-core): umożliwia szybki montaż na istniejącym kablu bez odłączania napięcia – skraca czas instalacji i minimalizuje przestoje w pracy.
• Maksymalna średnica kabla 42,4 mm: pozwala na objęcie grubych przewodów, typowych dla magistral głównych i linii zasilających.

Zgodność z Normami

Przekładnik wyprodukowany zgodnie z obowiązującymi standardami jakości i bezpieczeństwa dla aparatury pomiarowej. Posiada certyfikację CE, potwierdzającą zgodność z wymaganiami dyrektyw europejskich. Urządzenie przeznaczone do pracy w sieciach niskiego napięcia.

Zastosowanie

Przekładnik METSECT5HJ075 sprawdza się w systemach pomiaru energii, monitoringu obciążeń i automatyce przemysłowej. Dzięki otwieranemu rdzeniowi szczególnie polecany do modernizacji istniejących instalacji bez konieczności demontażu kabli.

• Pomiar zużycia energii w tablicach rozdzielczych i szafach głównych – współpraca z licznikami energii i miernikami wielofunkcyjnymi.
• Monitorowanie obciążenia silników, transformatorów i innych odbiorników – sygnalizacja przeciążeń w systemach PLC i przekaźnikach.
• Zasilanie obwodów wtórnych w systemach rozliczeniowych – klasa 0.5 zapewnia dokładność wymaganą przy rozliczeniach energii.
• Diagnostyka i analiza jakości energii – podłączenie do rejestratorów parametrów sieci.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego. Przekładnik należy zamocować na kablu o maksymalnej średnicy 42,4 mm, upewniając się, że rdzeń jest całkowicie zamknięty i zablokowany. Przewody wtórne (S1, S2) podłącz do urządzenia pomiarowego zgodnie z dokumentacją producenta. Przekrój przewodów wtórnych dobierz do mocy 2,5 VA i długości linii. Należy unikać pozostawiania otwartego obwodu wtórnego podczas pracy przekładnika pod napięciem – grozi to powstaniem niebezpiecznego napięcia.

FAQ

• Jaka jest maksymalna średnica kabla, który można objąć przekładnikiem? Maksymalna średnica zewnętrzna kabla wynosi 42,4 mm. Przekładnik jest odpowiedni dla przewodów jednożyłowych i wielożyłowych o tej średnicy.
• Czy montaż przekładnika wymaga odłączenia kabla? Nie – otwierany rdzeń (split-core) pozwala na założenie przekładnika bez przerywania obwodu. Należy jednak bezwzględnie odłączyć napięcie przed instalacją, aby zapewnić bezpieczeństwo.
• Jakie obciążenie wtórne można podłączyć do przekładnika? Moc znamionowa przekładnika wynosi 2,5 VA. Obciążenie wtórne (łączna impedancja przewodów i urządzenia) nie powinno przekraczać tej wartości, aby zachować klasę dokładności 0.5.
