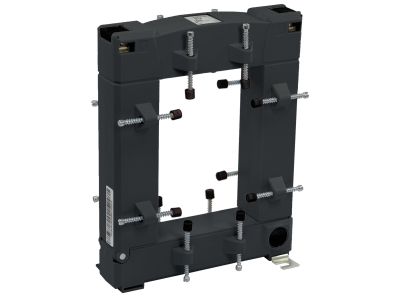

Przekładnik z otwieranym rdzeniem 750/5A 2,5VA klasa 0,5, Power Logic | METSECT5GG075 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GG075 o przekładni 750/5A i mocy 2,5VA w klasie dokładności 0.5 przeznaczony jest do pomiarów prądu w sieciach niskiego napięcia. Otwór o wymiarach 85x125mm umożliwia montaż na szynach zbiorczych lub przewodach o odpowiednim przekroju. Kompatybilność z prętem 80x120mm zapewnia elastyczność instalacji.

• Przekładnia 750/5A: Umożliwia dokładne odzwierciedlenie prądu pierwotnego w obwodzie wtórnym, co jest niezbędne do poprawnego działania liczników energii, przekaźników i mierników.
• Klasa dokładności 0.5: Gwarantuje błąd pomiaru poniżej 0,5%, co spełnia wymagania precyzyjnych systemów pomiarowo-rozliczeniowych.
• Moc znamionowa wtórna 2,5 VA: Pozwala na podłączenie standardowych przyrządów pomiarowych bez ryzyka przesterowania rdzenia.
• Otwór 85x125 mm (kompatybilny z prętem 80x120 mm): Umożliwia łatwy montaż na szynach zbiorczych lub grubych przewodach, nawet w istniejących instalacjach bez konieczności demontażu przewodu.
• Otwierany rdzeń: Ułatwia instalację na już istniejących przewodach bez przerywania ciągłości obwodu – oszczędza czas i zwiększa bezpieczeństwo prac.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi oraz posiada deklarację zgodności CE. Spełnia wymagania norm serii IEC/EN dotyczących przekładników pomiarowych, co potwierdza jego jakość i bezpieczeństwo użytkowania.

Zastosowanie

Przekładnik METSECT5GG075 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu przemiennego (AC) w sieciach niskiego napięcia.

• Systemy pomiaru energii elektrycznej w budynkach komercyjnych i przemysłowych (liczniki półpośrednie).
• Monitoring obciążenia i zarządzanie mocą w rozdzielnicach głównych.
• Współpraca z przekaźnikami ochronnymi (nadprądowymi, ziemnozwarciowymi) w celu zabezpieczenia instalacji.
• Integracja z systemami BMS i automatyki budynkowej w celu zbierania danych o zużyciu energii.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód, na którym będzie zamontowany przekładnik, jest pozbawiony prądu. Przekładnik zakłada się na szynę zbiorczą lub przewód przez otwarty rdzeń, a następnie zamyka i zabezpiecza. Po zamontowaniu należy podłączyć przewody wtórne do przyrządów pomiarowych zgodnie ze schematem. Pamiętaj o zwarciu uzwojenia wtórnego przed otwarciem rdzenia pod obciążeniem pierwotnym – w przeciwnym razie może pojawić się niebezpieczne napięcie.

FAQ

• Jaki jest wymiar otworu przekładnika? Otwór ma wymiary 85 mm x 125 mm. Jest kompatybilny z prętem o wymiarach 80 mm x 120 mm.
• Jaka jest maksymalna moc obciążenia strony wtórnej? Moc znamionowa wtórna wynosi 2,5 VA przy klasie dokładności 0.5. Możliwa jest praca przy obciążeniu do tej wartości bez pogorszenia klasy.
• Do jakich zastosowań jest przeznaczony ten przekładnik? Przekładnik jest idealny do pomiaru energii, monitorowania obciążenia oraz współpracy z licznikami półpośrednimi w instalacjach przemysłowych i komercyjnych.
