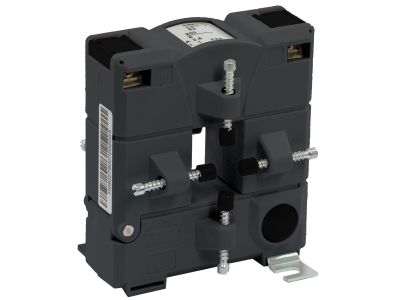

Przekładnik z otwieranym rdzeniem 750/5A 2,5VA klasa 0,5, Power Logic | METSECT5GD075 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GD075 o prądzie znamionowym pierwotnym 750 A i wtórnym 5 A zapewnia precyzyjny pomiar prądu w instalacach niskiego napięcia. Dzięki mocy 2,5 VA i klasie dokładności 0.5 gwarantuje niezawodne odwzorowanie prądu pierwotnego w warunkach obciążenia znamionowego. Otwór rdzenia o wymiarach 55 x 85 mm umożliwia montaż na szynach zbiorczych oraz prętach (maks. 50 x 80 mm) bez konieczności przerywania obwodu pierwotnego.

• Prąd pierwotny 750 A / wtórny 5 A: standardowe wartości transformacji umożliwiające podłączenie typowych mierników, liczników i przekaźników bez dodatkowych przeliczników.
• Klasa dokładności 0.5: wysoka precyzja pomiaru odpowiednia do zastosowań rozliczeniowych oraz monitorowania parametrów sieci.
• Moc 2,5 VA: zapewnia stabilną pracę przy obciążeniu wtórnym typowych przyrządów pomiarowych i zabezpieczeniowych.
• Otwierany rdzeń o wymiarach 55 x 85 mm: umożliwia szybki montaż na istniejących szynach lub prętach (maks. przekrój przewodu 50 x 80 mm) bez demontażu instalacji.
• Konstrukcja z otwieranym rdzeniem: ułatwia instalację w trudno dostępnych miejscach oraz pozwala na montaż bez przerywania obwodu pierwotnego, co zwiększa bezpieczeństwo i skraca czas pracy.

Zgodność z Normami

Przekładnik Power Logic METSECT5GD075 został zaprojektowany zgodnie z obowiązującymi standardami europejskimi oraz certyfikowany znakiem CE. Produkt spełnia wymagania norm dotyczących przekładników prądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest bezpieczny i dokładny pomiar prądu w liniach zasilających. Doskonale sprawdza się w systemach monitorowania energii, automatyce budynkowej oraz rozdzielnicach głównych.

• Pomiar prądu w szynach zbiorczych rozdzielnic głównych i podrozdzielnic – bez konieczności przerywania ciągłości szyny.
• Współpraca z licznikami energii elektrycznej w systemach bilansowania i rozliczania zużycia (klasa 0.5 umożliwia pomiar rozliczeniowy).
• Podłączenie do przekaźników nadprądowych, zabezpieczeń silników i transformatorów w celu ochrony przed przeciążeniem lub zwarciem.
• Monitorowanie parametrów sieci w systemach BMS (Building Management System) oraz zdalne odczyty poprzez mierniki wielofunkcyjne.

Wskazówki Montażowe

Przekładnik może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Montaż na szynie DIN lub bezpośrednio na przewodzie/szynie zbiorczej – po uprzednim otwarciu rdzenia. Należy upewnić się, że obwód pierwotny jest beznapięciowy przed rozpoczęciem prac. Strona wtórna przekładnika (zaciski 5 A) musi być zwarta lub obciążona przed włączeniem obwodu pierwotnego, aby uniknąć niebezpiecznego napięcia na otwartym uzwojeniu. Przekrój przewodów wtórnych dobrać zgodnie z dokumentacją producenta – typowo min. 2,5 mm² przy obciążeniu znamionowym. Moment dokręcania zacisków oraz zalecany moment dla śrub mocujących rdzeń należy sprawdzić w karcie katalogowej produktu.

FAQ

• Czy przekładnik nadaje się do pomiarów rozliczeniowych? Tak, klasa dokładności 0.5 pozwala na stosowanie w układach półpośrednich do celów rozliczeniowych, o ile spełnione są wymagania lokalnego operatora sieci dystrybucyjnej.
• Jaki jest maksymalny wymiar przewodu pierwotnego (szyny/pręta) możliwy do zamontowania? Otwór rdzenia ma wymiary 55 x 85 mm, natomiast producent podaje kompatybilność z prętem o przekroju do 50 x 80 mm. Przewód okrągły o średnicy do ok. 55 mm również jest dopuszczalny, ale należy sprawdzić czy nie uszkodzi mechanizmu zamykania rdzenia.
• Co zrobić, gdy strona wtórna nie jest podłączona podczas montażu? Bezwzględnie należy zewrzeć zaciski wtórne przed włączeniem prądu pierwotnego. Otwarty obwód wtórny powoduje powstawanie wysokiego napięcia grożącego uszkodzeniem izolacji i porażeniem.
