Przekładnik z otwieranym rdzeniem 600/5A 5VA klasa 1, Power Logic | METSECT5HP060 Schneider Electric

Opis i Kluczowe Cechy

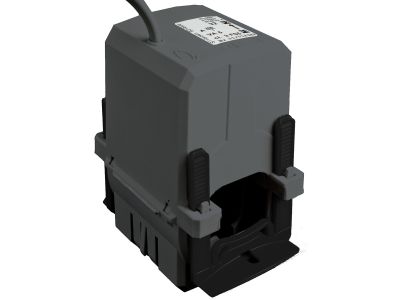

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HP060 o prądzie pierwotnym 600 A i wtórnym 5 A umożliwia bezpieczne i precyzyjne pomiary dużych obciążeń bez konieczności przerywania toru głównego. Dzięki klasie dokładności 1 oraz mocy 5 VA gwarantuje wiarygodne odwzorowanie prądu linii przy minimalnych stratach. Otwierany rdzeń ułatwia instalację na istniejących kablach o średnicy do 44 mm.

• Prąd pierwotny 600 A / wtórny 5 A: Umożliwia pomiar prądów roboczych w mocno obciążonych instalacjach, zapewniając bezpieczne odseparowanie obwodu pomiarowego od sieci.
• Klasa dokładności 1: Wysoka precyzja pomiaru – idealna do zastosowań w systemach bilansowania energii, monitoringu i ochrony.
• Moc 5 VA: Wystarczający zapas mocy dla typowych urządzeń pomiarowych (liczniki energii, przekaźniki, mierniki) bez ryzyka przeciążenia przekładnika.
• Otwierany rdzeń (CT split-core): Szybki montaż na istniejących przewodach bez demontażu szyn, kabli lub odłączania zasilania – kluczowe w modernizacjach.
• Maksymalna średnica kabla 44 mm: Przystosowany do przewodów o dużym przekroju, stosowanych w rozdzielnicach głównych i przyłączach.

Zgodność z Normami

Przekładnik METSECT5HP060 spełnia wymagania odpowiednich norm europejskich dotyczących przekładników prądowych. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodne z dokumentacją producenta zapewniają pełną kompatybilność z systemami pomiarowymi w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie potrzebny jest bezpieczny i dokładny pomiar prądu w obwodach pierwotnych bez ingerencji w istniejącą instalację.

• Monitoring obciążeń w rozdzielnicach głównych i podlicznikach energii elektrycznej.
• Współpraca z licznikami energii, miernikami mocy oraz przekaźnikami zabezpieczeniowymi w systemach automatyki budynkowej.
• Diagnostyka i kontrola pracy silników, transformatorów i innych odbiorników przemysłowych.
• Modernizacja istniejących instalacji – szybki montaż bez przerywania ciągłości przewodów.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego i upewnij się, że przewód jest pozbawiony potencjału. Otwierany rdzeń umożliwia zaciśnięcie na kablu bez jego przecinania – pamiętaj o zamknięciu blokady rdzenia. Obwód wtórny (5 A) należy zabezpieczyć przed zwarciem – nie wolno go pozostawiać otwartego podczas przepływu prądu pierwotnego. Przekrój przewodów wtórnych dobierz do prądu i długości linii (zalecany min. 1,5 mm²). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przekładnik montuj na szynie DIN lub bezpośrednio na kablu w pozycji zapewniającej swobodny dostęp.

FAQ

• Czy przekładnik można montować bez wyłączania instalacji? Przekładnik z otwieranym rdzeniem można zakładać na przewodzie pod napięciem pod warunkiem zachowania szczególnych środków ostrożności (rękawice izolacyjne, narzędzia izolowane). Zawsze zalecamy odłączenie napięcia – to jedyna w pełni bezpieczna metoda.
• Jaka jest maksymalna średnica kabla? Producent podaje maksymalną średnicę zewnętrzną kabla 44 mm. Przewód o większym przekroju nie zmieści się w otworze przekładnika.
• Czy obwód wtórny może być otwarty podczas pracy? Nie. Obwód wtórny przekładnika prądowego nigdy nie może być otwarty podczas przepływu prądu pierwotnego – grozi to pojawieniem się niebezpiecznie wysokiego napięcia i uszkodzeniem izolacji. Przed odłączeniem urządzenia pomiarowego należy zewrzeć zaciski wtórne.
