Przekładnik z otwieranym rdzeniem 600/5A 5VA klasa 1, Power Logic | METSECT5HG060 Schneider Electric

Opis i Kluczowe Cechy

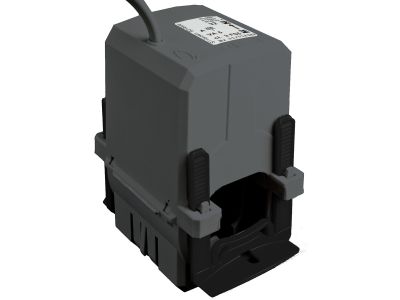

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5HG060, przeznaczony do pomiaru prądu przemiennego. Prąd znamionowy strony pierwotnej wynosi 600 A, a wtórnej 5 A, co umożliwia bezpieczne i dokładne odczytanie wartości prądu w obwodach o znacznym obciążeniu. Klasa dokładności 1 oraz moc 5 VA gwarantują precyzyjne odwzorowanie rzeczywistego prądu na stronie wtórnej, niezbędne do poprawnej pracy liczników, przekaźników i mierników. Konstrukcja z otwieranym rdzeniem ułatwia montaż na istniejących kablach bez konieczności ich przecinania.

• Prąd pierwotny / wtórny: 600 A / 5 A – zgodność z typowymi wymaganiami stacji transformatorowych i rozdzielnic głównych, umożliwia bezpośrednie podłączenie do standardowych liczników i przekaźników pomiarowych.
• Klasa dokładności 1 – błąd pomiaru nie przekracza 1%, co zapewnia wiarygodny odczyt dla celów rozliczeniowych i monitoringu sieci.
• Moc znamionowa: 5 VA – odpowiednia dla obciążeń indukcyjnych typowych dla nowoczesnych układów pomiarowych, zapobiega przegrzaniu przekładnika przy jednoczesnym utrzymaniu liniowości charakterystyki.
• Maksymalna średnica zewnętrzna kabla: 32,5 mm – możliwość montażu na kablach o sporym przekroju, bez demontażu połączeń – idealne do modernizacji istniejących instalacji.
• Otwierany rdzeń (split-core) – szybki i bezpieczny montaż na kablu pod napięciem (wyłącznie po odłączeniu obciążenia zgodnie z procedurami BHP), eliminuje konieczność cięcia przewodu i przywracania ciągłości szyn.

Zgodność z Normami

Przekładnik prądowy Power Logic METSECT5HG060 został zaprojektowany zgodnie z wymaganiami międzynarodowych norm dotyczących przekładników pomiarowych. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Producent deklaruje zgodność z odpowiednimi normami serii IEC/EN 61869 (brak konkretnych numerów w dostarczonej dokumentacji – parametry gwarantowane przez kartę katalogową).

Zastosowanie

Przekładnik METSECT5HG060 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu w sieciach niskiego i średniego napięcia. Dzięki otwieranemu rdzeniowi idealnie nadaje się do modernizacji bez konieczności wyłączania całej linii.

• Pomiar energii elektrycznej w budynkach przemysłowych i handlowych – współpraca z licznikami półpośrednimi oraz systemami BMS/PLC.
• Monitoring obciążenia w rozdzielnicach głównych i podrozdzielniach – bieżące śledzenie parametrów sieci.
• Zabezpieczenia nadprądowe i ziemnozwarciowe – jako źródło sygnału dla przekaźników ochronnych.
• Systemy zarządzania energią (EMS) – zbieranie danych o poborze prądu dla optymalizacji kosztów i analizy wydajności.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i zabezpiecz przed przypadkowym załączeniem. Otwórz rdzeń, przełóż kabel pierwotny przez środek, zamknij rdzeń – upewnij się, że blokada zatrzaskuje się pewnie. Przekrój przewodów strony wtórnej należy dobrać do mocy 5 VA oraz długości połączeń – typowo 2,5 mm² dla odległości do kilkunastu metrów. Zaciski połączeniowe dokręć momentem zalecanym przez producenta (sprawdź w karcie katalogowej). Nigdy nie eksploatuj przekładnika z otwartym uzwojeniem wtórnym – grozi to przegrzaniem rdzenia i uszkodzeniem izolacji.

FAQ

• Jaka jest maksymalna średnica kabla, który mogę objąć przekładnikiem? Otwór rdzenia umożliwia przewleczenie kabla o zewnętrznej średnicy do 32,5 mm – pozwala to na zastosowanie przewodów o dużym przekroju (np. 50 mm² i więcej w zależności od konstrukcji izolacji).
• Czy przekładnik wymaga zewnętrznego zasilania? Nie, przekładnik prądowy jest pasywny – energia do pomiaru pobierana jest z mierzonego obwodu. Moc wyjściowa 5 VA jest dostępna na uzwojeniu wtórnym przy obciążeniu znamionowym.
• Jaką klasę dokładności ma ten model i czy nadaje się do rozliczeń? Klasa 1 – błąd w zakresie 0,1…1,2 prądu znamionowego nie przekracza ±1%. Jest to klasa wystarczająca do celów komercyjnych (półpośrednie liczniki energii) oraz monitoringu technicznego. Dla rozliczeń z dostawcą energii zawsze sprawdź wymagania lokalnego operatora.
