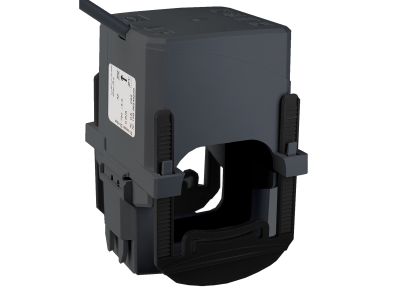

Przekładnik z otwieranym rdzeniem 600/5A 2,5VA klasa 0,5, Power Logic | METSECT5HJ060 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem METSECT5HJ060 firmy Power Logic to precyzyjne urządzenie pomiarowe przeznaczone do systemów monitorowania energii. Prąd znamionowy linii 600 A przy prądzie wtórnym 5 A oraz klasa dokładności 0,5 gwarantują wiarygodne pomiary nawet przy zmiennym obciążeniu. Moc znamionowa 2,5 VA zapewnia bezpieczne zasilanie standardowych liczników i przetworników. Konstrukcja z otwieranym rdzeniem umożliwia szybki montaż na kablu o maksymalnej średnicy zewnętrznej 42,4 mm bez konieczności odłączania przewodu.

• Prąd pierwotny 600 A: Możliwość pomiaru w obwodach o wysokim prądzie roboczym, idealna dla linii zasilających w rozdzielnicach głównych.
• Prąd wtórny 5 A: Standardowa wartość wyjściowa kompatybilna z większością liczników energii, mierników i przekaźników.
• Klasa dokładności 0,5: Wysoka precyzja pomiaru, minimalne błędy transformacji – niezbędna w systemach rozliczeniowych i audytach energetycznych.
• Moc znamionowa 2,5 VA: Wystarczająca rezerwa mocy do współpracy z wieloma urządzeniami pomiarowymi bez ryzyka przeciążenia.
• Otwierany rdzeń i maksymalna średnica kabla 42,4 mm: Szybki i wygodny montaż na istniejących przewodach, eliminacja przestojów i kosztów demontażu linii.

Zgodność z Normami

Przekładnik METSECT5HJ060 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Spełnia wymagania bezpieczeństwa i kompatybilności elektromagnetycznej dla przyrządów pomiarowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalny przekładnik prądowy z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest bezstykowy pomiar prądu w kablach – szczególnie w obiektach komercyjnych i przemysłowych.

• Pomiar zużycia energii w rozdzielnicach głównych i podrozdzielnicach.
• Współpraca z licznikami energii, miernikami wielofunkcyjnymi i rejestratorami mocy.
• Dostarczanie sygnałów pomiarowych do sterowników PLC i systemów automatyki budynkowej.
• Monitoring obciążenia w szafach sterowniczych i instalacjach maszynowych.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego powinno być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie, na którym montowany jest przekładnik. Otwierany rdzeń pozwala na założenie na kabel bez jego przycinania – upewnij się, że średnica zewnętrzna kabla nie przekracza 42,4 mm. Przewody wtórne (uzwojenie wtórne) należy podłączyć do przyrządów pomiarowych zgodnie ze schematem producenta. Zaleca się uziemienie jednego bieguna uzwojenia wtórnego w celu zapewnienia bezpieczeństwa. Przekrój przewodów wtórnych dobrać do mocy 2,5 VA, aby uniknąć dodatkowych błędów pomiaru.

FAQ

• Czy przekładnik można montować bez odłączania napięcia w obwodzie pierwotnym? Nie – przed założeniem otwieranego rdzenia na kabel należy bezwzględnie odłączyć napięcie. Montaż pod napięciem stwarza ryzyko porażenia oraz może uszkodzić przekładnik.
• Jaka jest maksymalna średnica kabla, na którym można zamocować przekładnik? Maksymalna średnica zewnętrzna kabla wynosi 42,4 mm. Dla kabli o większym przekroju należy dobrać przekładnik o większym otworze.
• Czy klasa dokładności 0,5 wymaga okresowej kalibracji? Klasa 0,5 gwarantuje zachowanie parametrów przez cały okres eksploatacji w normalnych warunkach pracy. Jednak dla systemów rozliczeniowych zaleca się okresową weryfikację zgodnie z przepisami prawa energetycznego.
