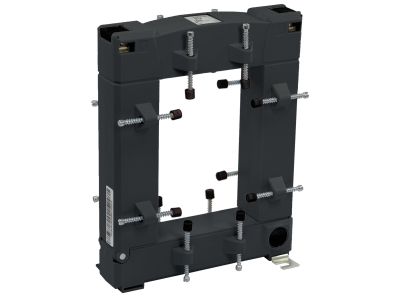

Przekładnik z otwieranym rdzeniem 600/5A 2,5VA klasa 0,5, Power Logic | METSECT5GG060 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GG060 dedykowany do pomiarów w rozdzielnicach nn. Urządzenie o prądzie pierwotnym 600 A i wtórnym 5 A zapewnia dokładny pomiar obciążenia linii. Moc 2,5 VA oraz klasa dokładności 0,5 gwarantują wiarygodne odwzorowanie prądu dla systemów monitoringu i liczników energii. Otwór 85x125 mm umożliwia montaż na szynach zbiorczych lub przewodach o dużym przekroju bez konieczności demontażu instalacji.

• Prąd pierwotny 600 A / wtórny 5 A: standardowe paramaty pozwalające na bezpośrednią współpracę z aparaturą pomiarową i licznikami energii bez dodatkowych przekładników pośredniczących.
• Klasa dokładności 0,5: wysoka precyzja odwzorowania prądu – błąd pomiaru nie przekracza 0,5% dla znamionowego zakresu, co ma kluczowe znaczenie przy rozliczeniach energii i analizie obciążeń.
• Moc 2,5 VA: wystarczająca do zasilania typowych liczników energii, mierników cyfrowych oraz systemów SCADA/PLC bez ryzyka nasycenia rdzenia.
• Otwór 85 x 125 mm (kompatybilny z prętem 80 x 120 mm): przystosowany do montażu na szynach zbiorczych o dużych wymiarach – montaż bez przerywania pracy linii dzięki otwieranemu rdzeniowi.
• Otwierany rdzeń: szybki montaż i demontaż w istniejącej instalacji bez konieczności odłączania przewodów, co skraca czas przestojów i ułatwia modernizację układów pomiarowych.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z europejskimi standardami dla przekładników prądowych (seria IEC/EN 61869) oraz posiada oznaczenie CE. Gwarantuje to bezpieczne użytkowanie w instalacjach niskiego napięcia oraz zgodność z wymaganiami dla układów pomiaru energii w budynkach komercyjnych i przemysłowych.

Zastosowanie

Przekładnik METSECT5GG060 sprawdza się wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w liniach o dużym obciążeniu, szczególnie w instalacjach z szynami zbiorczymi lub grubymi kablami.

• Pomiar obciążenia w głównych rozdzielnicach nn – monitoring prądów fazowych i kontrola mocy.
• Współpraca z licznikami energii elektrycznej (bezpośrednio lub przez system AMR) do rozliczeń zużycia.
• Zasilanie przekaźników pomiarowych, zabezpieczeń nadprądowych i sterowników PLC – sygnał 5 A do systemów automatyki.
• Modernizacja istniejących rozdzielnic – montaż na szynach zbiorczych bez konieczności demontażu przewodów dzięki otwieranemu rdzeniowi.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy przekładniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie pierwotnym. Przekładnik przeznaczony jest do montażu na szynie zbiorczej lub przewodzie o odpowiednim przekroju – otwór 85x125 mm (kompatybilny z prętem 80x120 mm). Należy upewnić się, że obwód wtórny jest zwarty przed włączeniem prądu pierwotnego (zgodnie z zasadami bezpieczeństwa dla przekładników prądowych). Przekrój przewodów wtórnych dobrać do mocy 2,5 VA, aby nie przekroczyć dopuszczalnego spadku napięcia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy przekładnik nadaje się do montażu na kablu zamiast na szynie? Tak, otwór 85x125 mm pozwala na przewleczenie grubego kabla lub wiązki przewodów. W przypadku mniejszych przekrojów zaleca się stosowanie odpowiednich adapterów (nie są dołączone).
• Jaką dokładność zapewnia klasa 0.5 w praktyce? Błąd pomiaru prądu wtórnego przy prądzie pierwotnym w zakresie 20–120% wartości znamionowej nie przekracza 0,5% wartości mierzonej. Jest to wystarczające do celów rozliczeniowych i monitoringu w większości instalacji.
• Czy mogę podłączyć przekładnik bezpośrednio do licznika energii? Tak, pod warunkiem że licznik ma wejście prądowe 5 A oraz pobór mocy poniżej 2,5 VA. Należy upewnić się, że obwód wtórny jest prawidłowo zwarty i uziemiony zgodnie z instrukcją producenta.
