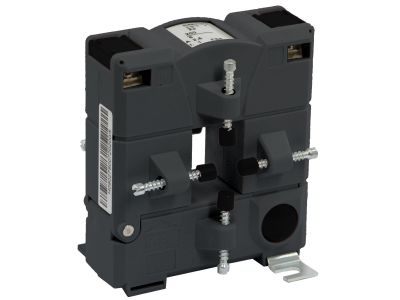

Przekładnik z otwieranym rdzeniem 600/5A 2,5VA klasa 0,5, Power Logic | METSECT5GD060 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GD060 przeznaczony jest do pomiarów i monitorowania obwodów o prądzie pierwotnym do 600 A. Dzięki prądowi wtórnemu 5 A oraz mocy 2,5 VA w klasie dokładności 0,5 zapewnia precyzyjne odwzorowanie prądu po stronie wtórnej, co przekłada się na wiarygodne wskazania liczników energii i niezawodne działanie układów zabezpieczeniowych. Otwór o wymiarach 55 mm x 85 mm umożliwia łatwy montaż na szynach zbiorczych lub przewodach.

• Prąd pierwotny 600 A, wtórny 5 A: dopasowanie do typowych obwodów głównych – umożliwia bezpieczne i dokładne pomiary bez ryzyka przeciążenia urządzeń pomiarowych.
• Klasa dokładności 0,5: wysoka precyzja transformacji prądu – gwarantuje minimalny błąd pomiaru, niezbędny w systemach rozliczeniowych i monitoringu jakości energii.
• Moc maksymalna 2,5 VA: wystarczający zapas mocy wyjściowej do zasilania liczników, przekaźników lub przetworników – zapewnia stabilną pracę nawet przy dłuższych przewodach wtórnych.
• Otwór 55 mm x 85 mm: duży przekrój umożliwia objęcie grubych szyn zbiorczych (do 50 mm x 80 mm w przypadku pręta) – ułatwia instalację bez konieczności demontażu przewodów.
• Otwierany rdzeń: szybki montaż/ demontaż bez przerywania obwodu pierwotnego – skraca czas instalacji i zwiększa bezpieczeństwo pracy.

Zgodność z Normami

Przekładnik Power Logic METSECT5GD060 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi przekładników pomiarowych oraz posiada oznakowanie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Produkt spełnia standardy branżowe stosowane w instalacjach niskiego i średniego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu bez konieczności rozłączania obwodu. Idealnie sprawdza się w systemach monitorowania energii, zabezpieczeń i automatyki budynkowej.

• Pomiar zużycia energii w rozdzielnicach głównych i podlicznikach – jako element systemów BMS i subliczników.
• Zasilanie przekaźników nadprądowych i termicznych – ochrona odbiorników przed przeciążeniem i zwarciem.
• Monitoring prądu w instalacjach przemysłowych – kontrola obciążenia silników, transformatorów i innych urządzeń.
• Retrofit istniejących szyn zbiorczych – modernizacja bez przerywania ciągłości obwodu pierwotnego.

Wskazówki Montażowe

Montaż przekładnika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do pracy w instalacjach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od szyny lub przewodu pierwotnego. Otworzyć rdzeń, umieścić go na szynie (maksymalne wymiary przewodu/pręta: 50 mm x 80 mm) i zamknąć, upewniając się, że zatrzaski są prawidłowo zablokowane. Przekrój przewodów wtórnych dobrać do obciążenia 2,5 VA oraz długości połączeń – zalecany minimalny przekrój 2,5 mm². Nie dokręcać nadmiernie blokad rdzenia – postępować zgodnie z instrukcją producenta.

FAQ

• Jakie jest maksymalne obciążenie po stronie wtórnej? Moc znamionowa przekładnika wynosi 2,5 VA. Należy dobrać podłączone urządzenia pomiarowe tak, aby ich sumaryczne obciążenie nie przekraczało tej wartości – w przeciwnym razie spadnie klasa dokładności.
• Czy przekładnik nadaje się do szyn zbiorczych o wymiarach 50x80 mm? Tak, otwór 55x85 mm jest kompatybilny z pojedynczym prętem o wymiarach 50x80 mm. W przypadku szyny o innych wymiarach należy sprawdzić, czy mieści się w otworze.
• Jaka jest klasa dokładności i czy pozwala na pomiary rozliczeniowe? Klasa 0,5 pozwala na stosowanie w większości zastosowań pomiarowych, w tym w rozliczeniach handlowych (jeśli reszta systemu spełnia wymagania). Dla najwyższej klasy używa się przekładników 0,2S lub 0,5S.
