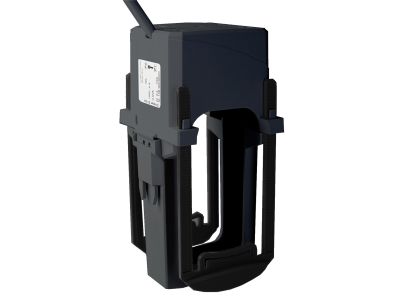

Przekładnik z otwieranym rdzeniem 500/5A 5VA klasa 1, Power Logic | METSECT5HM050 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic model METSECT5HM050 o przekładni 500/5 A, mocy 5 VA i klasie dokładności 1 został zaprojektowany do szybkiego i bezpiecznego pomiaru prądu w istniejących instalacjach kablowych. Dzięki konstrukcji z otwieranym rdzeniem montaż nie wymaga przerywania obwodu pierwotnego – wystarczy obejść kabel o średnicy mieszczącej się w otworze 42,4 mm x 85 mm. Produkt łączy wysoką precyzję pomiaru z wytrzymałością i łatwością instalacji, co czyni go niezawodnym rozwiązaniem w systemach monitorowania energii i automatyki.

• Przekładnia 500/5 A: umożliwia bezpieczne przekształcenie prądu pierwotnego do poziomu odpowiedniego dla liczników, mierników i przekaźników – idealne do obwodów o dużym obciążeniu.
• Klasa dokładności 1: gwarantuje precyzyjne odwzorowanie prądu w całym zakresie pomiarowym, co przekłada się na wiarygodne wskazania zużycia energii.
• Moc znamionowa 5 VA: zapewnia stabilną pracę w obciążonych obwodach wtórnych bez ryzyka nasycenia rdzenia – pozwala na podłączenie wielu urządzeń pomiarowych.
• Otwór montażowy 42,4 x 85 mm: wystarczająco duży, aby objąć kable lub szyny zbiorcze o znacznym przekroju – ułatwia montaż bez demontażu istniejących połączeń.
• Otwierany rdzeń: instalacja odbywa się bez przerywania obwodu pierwotnego – zwiększa bezpieczeństwo i skraca czas prac montażowych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego konstrukcja i parametry odpowiadają standardom stosowanym w rozdzielnicach niskiego napięcia i systemach pomiarowych. (Uwaga: w przekazanych danych nie podano konkretnych numerów norm – w razie potrzeby należy je uzupełnić na podstawie karty katalogowej producenta).

Zastosowanie

Przekładnik METSECT5HM050 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu bez ingerencji w istniejący obwód główny. Sprawdza się zarówno w instalacjach przemysłowych, jak i w systemach zarządzania energią.

• Pomiar prądu w obwodach rozdzielnic głównych i podrozdzielnic – bieżące monitorowanie obciążenia.
• Współpraca z licznikami energii elektrycznej (półpośrednimi) oraz miernikami parametrów sieci – dokładne rozliczanie zużycia.
• Zasilanie przekaźników pomiarowych i sygnalizatorów – automatyka zabezpieczeniowa i sterująca.
• Aplikacje w systemach BMS (Building Management Systems) – optymalizacja zużycia energii w budynkach komercyjnych.

Wskazówki Montażowe

Instalację przekładnika może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekładnik montuje się bezpośrednio na kablu – należy upewnić się, że średnica kabla nie przekracza wymiarów otworu (42,4 mm × 85 mm). Po zamknięciu rdzenia dokręć śrubę blokującą zgodnie z momentem podanym w dokumentacji producenta. Przewody wtórne (wyjście 5 A) podłączaj do urządzeń pomiarowych z zachowaniem biegunowości (S1, S2). Przekrój przewodów wtórnych dobierz do długości linii i obciążenia (max. 5 VA), aby uniknąć błędów pomiarowych. Przed włączeniem napięcia sprawdź poprawność połączeń i zamknięcie rdzenia.

FAQ

• Jaki jest maksymalny przekrój kabla, który mogę objąć tym przekładnikiem? Otwór montażowy ma wymiary 42,4 mm × 85 mm – pozwala to na obejście kabli o średnicy do ok. 42 mm (lub szyn zbiorczych o odpowiednim kształcie). Przed montażem zmierz średnicę izolacji kabla.
• Czy przekładnik wymaga kalibracji przed użyciem? Nie, fabrycznie jest skalibrowany i posiada deklarowaną klasę dokładności 1. Należy jednak pamiętać o doborze obciążenia wtórnego (nie przekraczać 5 VA) oraz o zachowaniu minimalnej długości przewodów, aby nie pogorszyć dokładności.
• Czy można go stosować w systemach pomiaru energii odnawialnej (np. fotowoltaika)? Tak, o ile prąd pierwotny nie przekracza 500 A, a częstotliwość sieci jest standardowa (50/60 Hz). Przekładnik nadaje się do pomiarów w obwodach AC – sprawdź parametry swojego systemu.
