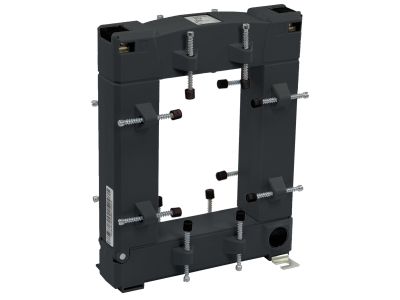

Przekładnik z otwieranym rdzeniem 500/5A 2,5VA klasa 0,5, Power Logic | METSECT5GG050 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik z otwieranym rdzeniem Power Logic METSECT5GG050 (500/5 A) zapewnia precyzyjny pomiar prądu w obwodach pierwotnych o dużym obciążeniu. Prąd znamionowy linii 500 A i wtórny 5 A umożliwiają bezpieczne podłączenie do układów pomiarowych i zabezpieczeń. Dzięki mocy znamionowej 2,5 VA i klasie dokładności 0,5 gwarantuje niskie błędy pomiaru nawet przy zmiennych obciążeniach. Otwór 85 × 125 mm umożliwia łatwy montaż na szynach zbiorczych lub przewodach o dużym przekroju.

• Prąd pierwotny 500 A / wtórny 5 A: Idealny do transformacji wysokiego prądu sieciowego na bezpieczny sygnał pomiarowy dla liczników, mierników i przekaźników.
• Klasa dokładności 0,5: Wysoka precyzja odczytu przy obciążeniu do 2,5 VA – niezbędna w systemach rozliczeniowych i monitoringu jakości energii.
• Moc znamionowa 2,5 VA: Zapewnia stabilną pracę z typowymi obciążeniami wtórnymi bez ryzyka nasycenia rdzenia.
• Otwór 85 × 125 mm: Umożliwia montaż na szynach zbiorczych (również w układach z prętem 80 × 120 mm) bez konieczności demontażu przewodów.
• Otwierany rdzeń: Ułatwia szybki montaż i demontaż na istniejących instalacjach – bez przerywania obwodu pierwotnego.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Przekładnik został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla transformatorów prądowych, co gwarantuje niezawodność pomiarów w warunkach przemysłowych i komercyjnych.

Zastosowanie

Przekładnik METSECT5GG050 jest przeznaczony do pomiaru prądu przemiennego w rozdzielnicach głównych i podrozdzielnicach. Sprawdzi się wszędzie tam, gdzie wymagana jest wysoka dokładność i łatwy montaż na istniejących szynach.

• Monitoring zużycia energii elektrycznej – podłączenie do liczników energii i systemów BMS.
• Ochrona odbiorników – współpraca z przekładnikami zabezpieczeniowymi w układach przeciążeniowych i zwarciowych.
• Sterowanie i automatyka – sygnał prądowy do sterowników PLC oraz przekaźników nadzorczych.
• Kompensacja mocy biernej – pomiar prądu dla regulatorów współczynnika mocy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wszystkich przewodów i uziemij instalację. Przekładnik należy zamocować na szynie zbiorczej lub przewodzie, upewniając się, że kierunek przepływu prądu jest zgodny z oznaczeniami na obudowie. Po zamknięciu rdzenia sprawdź dokręcenie zamka. Podłączenie strony wtórnej wykonaj przewodami o odpowiednim przekroju (zalecany min 2,5 mm²), zachowując polaryzację (S1, S2). Przed włączeniem napięcia pierwotnego zewrzyj uzwojenie wtórne, jeśli nie jest obciążone – w przeciwnym razie grozi uszkodzenie izolacji.

FAQ

• Czy przekładnik nadaje się do montażu na szynie TH35? Przekładnik nie jest przystosowany do bezpośredniego montażu na szynie TH35 – wymaga mocowania na szynie zbiorczej lub przewodzie za pomocą otworu 85×125 mm.
• Jaka jest dokładność pomiaru przy obciążeniu poniżej 2,5 VA? Klasa 0,5 oznacza, że błąd prądowy i kątowy mieści się w granicach ±0,5% przy obciążeniu od 20% do 100% mocy znamionowej (2,5 VA). Dla niższych obciążeń dokładność może być gorsza – zaleca się użycie przekładnika z odpowiednio dobraną mocą wtórną.
• Co oznacza „otwierany rdzeń”? To konstrukcja, w której rdzeń magnetyczny można rozchylić (otworzyć), a następnie zamknąć wokół przewodu bez konieczności odłączania go od instalacji. Znacznie ułatwia modernizację i rozbudowę systemów pomiarowych.
