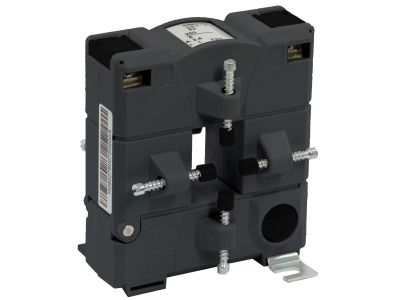

Przekładnik z otwieranym rdzeniem 500/5A 2,5VA klasa 0,5, Power Logic | METSECT5GD050 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GD050 przeznaczony jest do pomiarów w obwodach średniego i dużego obciążenia. Prąd pierwotny 500 A i wtórny 5 A pozwalają na bezpieczne monitorowanie prądu w szynach zbiorczych, a klasa dokładności 0,5 oraz moc 2,5 VA gwarantują wiarygodność wskazań przy minimalnym obciążeniu uzwojenia wtórnego. Otwór przelotowy 55 mm x 85 mm umożliwia szybki montaż bez konieczności demontażu szyny.

• Prąd pierwotny 500 A / wtórny 5 A: standardowe parametry pozwalające na łatwą integrację z układami pomiarowymi i przelicznikami energii.
• Klasa dokładności 0,5: wysoka precyzja pomiaru wymagana w zastosowaniach rozliczeniowych i monitoringu parametrów sieci.
• Moc 2,5 VA: niskie obciążenie uzwojenia wtórnego, co zmniejsza ryzyko przegrzania i zwiększa żywotność przekładnika.
• Otwierany rdzeń: montaż bez przerywania ciągłości szyny zbiorczej – idealne do modernizacji istniejących instalacji.
• Otwór przelotowy 55 x 85 mm (kompatybilny z prętem 50 x 80 mm): uniwersalne wymiary pasujące do szerokiego zakresu szyn prostokątnych.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi (IEC) oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia, przy zachowaniu lokalnych przepisów dotyczących bezpieczeństwa i pomiarów.

Zastosowanie

Przekładnik METSECT5GD050 sprawdza się wszędzie tam, gdzie niezbędny jest pomiar dużych prądów przemiennych w układach szyn zbiorczych. Jego otwierana konstrukcja ułatwia modernizację bez wyłączania zasilania.

• Pomiar energii elektrycznej w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Monitorowanie parametrów sieci w systemach automatyki budynkowej i zarządzania energią.
• Zabezpieczenia przeciążeniowe i zwarciowe – dostarczanie sygnału do przekaźników ochronnych lub mierników.
• Instalacje fotowoltaiczne i inne źródła rozproszone, gdzie wymagana jest izolacja galwaniczna obwodu pomiarowego.

Wskazówki Montażowe

Montaż i podłączenie przekładnika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach, w których znajduje się szyna zbiorcza. Otwórz rdzeń, umieść szynę w otworze, a następnie zamknij rdzeń, upewniając się, że zatrzask jest dobrze zablokowany. Przekrój przewodów obwodu wtórnego dobierz zgodnie z dokumentacją producenta – zalecany minimalny przekrój 2,5 mm² dla zachowania dokładności. Nie przekraczaj znamionowej mocy 2,5 VA podłączonych urządzeń pomiarowych.

FAQ

• Jaki jest wymiar otworu przelotowego? Otwór ma wymiary 55 mm x 85 mm i jest kompatybilny z szyną zbiorczą o przekroju do 50 mm x 80 mm.
• Do jakich obciążeń mogę podłączyć uzwojenie wtórne? Maksymalna obciążalność wynosi 2,5 VA – oznacza to, że suma obciążeń (miernik, przewody) nie może przekraczać tej wartości, aby utrzymać klasę dokładności 0,5.
• Czy przekładnik nadaje się do montażu na szynie DIN? Nie – jest to konstrukcja z otwieranym rdzeniem przeznaczona do bezpośredniego montażu na szynie zbiorczej. Do montażu szyn DIN nie jest wymagany.
