Przekładnik z otwieranym rdzeniem 500/5A 1VA klasa 0,5, Power Logic | METSECT5HD050 Schneider Electric

Opis i Kluczowe Cechy

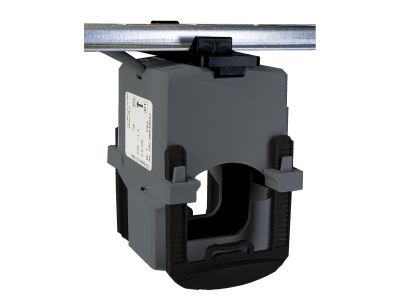

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HD050 o przekładni 500/5A, mocy 1 VA i klasie dokładności 0.5 to rozwiązanie do precyzyjnego pomiaru prądu w instalacjach elektrycznych. Umożliwia montaż na kablach o średnicy do 27 mm bez konieczności przerywania obwodu.

• Prąd pierwotny 500 A: pozwala na pomiar w obwodach o znacznym obciążeniu, idealny do rozdzielnic głównych i linii zasilających.
• Prąd wtórny 5 A: standardowy sygnał wyjściowy, kompatybilny z większością liczników energii, mierników panelowych i analizatorów sieci.
• Klasa dokładności 0.5: gwarantuje błąd pomiaru poniżej 0,5%, niezbędny przy rozliczeniach energii i monitorowaniu jakości zasilania.
• Moc znamionowa 1 VA: niskie obciążenie wtórne umożliwia podłączenie do standardowych urządzeń pomiarowych bez ryzyka przegrzania uzwojeń.
• Otwierany rdzeń (split-core): montaż bez przerywania obwodu – wystarczy założyć na istniejący kabel, co skraca czas instalacji i minimalizuje przestoje.
• Maksymalna średnica kabla 27 mm: pasuje do typowych przewodów energetycznych o przekroju do ok. 120 mm², zapewniając uniwersalność zastosowania.

Zgodność z Normami

Przekładnik METSECT5HD050 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników prądowych oraz posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Przekładnik prądowy z otwieranym rdzeniem znajduje zastosowanie w systemach pomiaru energii, monitoringu obciążeń oraz automatyce budynkowej.

• Pomiar poboru energii w rozdzielnicach głównych i podrozdzielnicach.
• Monitorowanie obciążenia linii kablowych w aplikacjach przemysłowych i komercyjnych.
• Współpraca z analizatorami sieci, licznikami energii i systemami BMS.
• Retrofitting istniejących instalacji bez konieczności rozłączania przewodów.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekładnik zakłada się na kabel, a następnie zamyka rdzeń. Należy upewnić się, że kabel jest czysty i nieuszkodzony. Zaciski wtórne podłączyć do urządzenia pomiarowego zgodnie ze schematem. Przekrój przewodów wtórnych dobrać odpowiednio do obciążenia (zalecany min. 2,5 mm²). Nie wolno otwierać obwodu wtórnego pod obciążeniem – grozi to przepięciem.

FAQ

• Czy przekładnik można montować bez przerywania obwodu? Tak, otwierany rdzeń pozwala na założenie na kabel bez jego przecinania, co minimalizuje przestoje i ułatwia instalację w istniejących liniach.
• Jaka jest maksymalna średnica kabla, na który można założyć przekładnik? Maksymalna średnica zewnętrzna kabla wynosi 27 mm, co odpowiada typowym przewodom energetycznym o przekroju do ok. 120 mm².
• Czy przekładnik jest kompatybilny z nowoczesnymi licznikami cyfrowymi? Tak, standardowe wyjście 5 A jest kompatybilne z większością liczników energii, mierników panelowych i analizatorów sieci dostępnych na rynku.
