Przekładnik z otwieranym rdzeniem 4000/5A 15VA klasa 0, Power Logic | METSECT5GJ400 Schneider Electric

Opis i Kluczowe Cechy

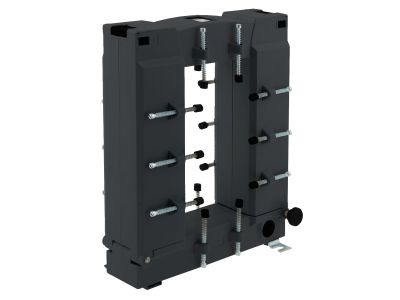

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5GJ400, dedykowany do pomiarów na szynach zbiorczych. Oferuje prąd pierwotny 4000 A i prąd wtórny 5 A, co pozwala na bezpieczne przekształcanie dużych prądów na poziom bezpieczny dla przyrządów pomiarowych. Moc znamionowa 15 VA oraz klasa dokładności 0.5 gwarantują precyzyjne odczyty nawet przy znacznych obciążeniach. Otwór o wymiarach 85 mm x 165 mm (dla pręta 80 mm x 160 mm) ułatwia montaż na istniejących szynach bez przerywania obwodu.

• Prąd pierwotny 4000 A / wtórny 5 A: Umożliwia dokładne pomiary w instalacjach o bardzo dużym poborze prądu, minimalizując straty transformacji.
• Moc 15 VA: Zapewnia wystarczający zapas mocy do zasilania typowych obwodów pomiarowych i zabezpieczeniowych bez ryzyka nasycenia rdzenia.
• Klasa dokładności 0.5: Gwarantuje błąd pomiaru poniżej 0,5% – idealna do rozliczeń energii i sterowania w przemyśle.
• Otwierany rdzeń (split-core): Montaż bez konieczności odłączania przewodów ani demontażu szyny – szybki i bezpieczny.
• Otwór 85 mm x 165 mm (pręt 80 mm x 160 mm): Kompatybilność z największymi szynami zbiorczymi stosowanymi w rozdzielnicach głównych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami dla przekładników prądowych oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z wymaganiami bezpieczeństwa w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem METSECT5GJ400 przeznaczony jest do pracy w rozdzielnicach głównych i przemysłowych układach pomiarowych. Doskonale sprawdzi się w miejscach, gdzie kluczowa jest precyzja i łatwość montażu.

• Pomiar energii elektrycznej w stacjach transformatorowych i rozdzielnicach głównych budynków przemysłowych.
• Zasilanie liczników energii, mierników mocy oraz analizatorów jakości zasilania.
• Współpraca z przekaźnikami zabezpieczeniowymi i systemami SCADA w obwodach o prądach do 4000 A.
• Modernizacje istniejących instalacji – otwierany rdzeń pozwala na montaż bez przerw w pracy.

Wskazówki Montażowe

Montaż i demontaż przekładnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Przekładnik należy zamontować na szynie zbiorczej tak, aby rdzeń był całkowicie domknięty, a powierzchnie styku były czyste i wolne od zanieczyszczeń. Przewody wtórne (5 A) należy podłączyć do zacisków z zachowaniem biegunowości (kierunek oznaczony na obudowie). Przekrój przewodów wtórnych dobrać odpowiednio do odległości i mocy 15 VA. Nieużywane uzwojenie wtórne musi być zwarte – nigdy nie pozostawiać rozwartego, grozi to uszkodzeniem izolacji. Moment dokręcania śrub mocujących – zgodnie z instrukcją producenta.

FAQ

• Czy przekładnik można montować na przewodach, czy tylko na szynach? Konstrukcja otworu 85x165 mm jest przystosowana do szyn zbiorczych o wymiarach do 80x160 mm. Można go stosować również na wiązkach przewodów o zbliżonych gabarytach, pod warunkiem że nie przekraczają one wymiarów otworu.
• Jaka jest maksymalna moc obciążenia strony wtórnej? Moc znamionowa to 15 VA – należy dobrać obciążenie (przyrządy, przewody) tak, aby nie przekraczało tej wartości, aby utrzymać klasę dokładności 0.5.
• Czy przekładnik wymaga kalibracji przed pierwszym użyciem? Produkt jest fabrycznie skalibrowany i gotowy do pracy. W przypadku wątpliwości co do dokładności zaleca się sprawdzenie w akredytowanym laboratorium.
