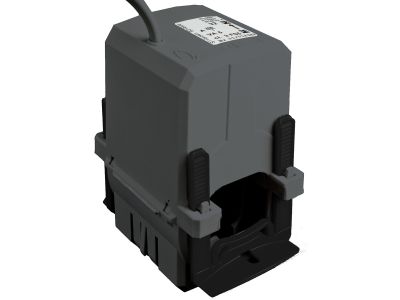

Przekładnik z otwieranym rdzeniem 400/5A 5VA klasa 1, Power Logic | METSECT5HP040 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic, symbol METSECT5HP040, przystosowany do pracy z prądem pierwotnym 400 A i prądem wtórnym 5 A. Klasa dokładności 1 i moc 5 VA zapewniają wiarygodne pomiary w systemach monitorowania energii. Dzięki otwieranemu rdzeniowi możliwy jest łatwy montaż na kablach o maksymalnej średnicy zewnętrznej 44 mm, bez konieczności demontażu przewodu.

• Prąd pierwotny 400 A / wtórny 5 A: Umożliwia bezpieczne przekształcenie wysokiego prądu linii na sygnał pomiarowy dostosowany do standardowych liczników i mierników.
• Klasa dokładności 1: Gwarantuje precyzyjne odwzorowanie prądu w pełnym zakresie obciążenia, co przekłada się na dokładne rozliczenia energetyczne i skuteczne zabezpieczenia.
• Moc znamionowa 5 VA: Zapewnia stabilną pracę nawet przy długich przewodach połączeniowych i obciążeniu urządzeń pomiarowych bez ryzyka nasycenia rdzenia.
• Maksymalna średnica kabla 44 mm: Umożliwia montaż na przewodach o dużym przekroju, stosowanych w rozdzielnicach głównych i liniach zasilających.
• Otwierany rdzeń: Pozwala na szybki i wygodny montaż bez odłączania istniejących połączeń kablowych, co skraca czas instalacji i minimalizuje przestoje.

Zgodność z Normami

Produkt posiada oznaczenie CE i jest zgodny z wymaganiami dyrektyw europejskich oraz ogólnymi normami dla przekładników pomiarowych. Zaprojektowany zgodnie z dobrymi praktykami inżynierskimi dla zapewnienia bezpieczeństwa i niezawodności w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik METSECT5HP040 dedykowany jest do pomiarów prądu przemiennego w sieciach elektroenergetycznych. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne przekształcenie prądu dla celów pomiarowych, kontroli i automatyki.

• Pomiar energii elektrycznej w licznikach półpośrednich oraz systemach BMS.
• Monitorowanie obciążenia w rozdzielnicach głównych i podrozdzielniach.
• Współpraca z przekaźnikami zabezpieczeniowymi i miernikami wielofunkcyjnymi.
• Zastosowania w automatyce budynkowej i przemysłowej wymagające izolacji galwanicznej obwodów pomiarowych.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Otwierany rdzeń umożliwia założenie przekładnika bez demontażu kabla – należy rozchylić rdzeń, umieścić przewód w oknie i zamknąć, upewniając się, że zatrzaski są prawidłowo zablokowane. Przekrój przewodów wtórnych oraz ich obciążenie dobierz do mocy znamionowej 5 VA, aby nie przekroczyć dopuszczalnego błędu pomiarowego. Po zamontowaniu sprawdź poprawność połączeń i wykonaj pomiar kontrolny.

FAQ

• Czy przekładnik nadaje się do pomiaru energii elektrycznej? Tak, klasa dokładności 1 i moc 5 VA czynią go odpowiednim do współpracy z licznikami półpośrednymi oraz miernikami energii w instalacjach przemysłowych i komercyjnych.
• Jaka jest maksymalna średnica kabla, którą można objąć rdzeniem? Maksymalna średnica zewnętrzna kabla wynosi 44 mm – przekładnik można montować na przewodach o przekroju do ok. 240 mm² w zależności od izolacji.
• Czy przekładnik wymaga zewnętrznego zasilania? Nie, jest to przekładnik pasywny – do działania nie potrzebuje dodatkowego źródła energii. Prąd wtórny jest indukowany przez pole magnetyczne przewodu pierwotnego.
